BRIZA 12

Kompaktowy i cichy wentylokonwektor w smukłej obudowie

Konwektory wentylatorowe Briza zapewniają najlepszy komfort klimatyczny, a także gwarantują energooszczędność i cichą pracę. Dzięki dynamice działania bardzo szybko zapewniają odpowiednią temperaturę w pomieszczeniu, zarówno
zimą, jak i latem. Z modelem Briza możesz cieszyć się idealnym klimatem w każdych warunkach przez cały rok.

  • Funkcja ogrzewania oraz ogrzewania i chłodzenia z kondensacją lub bez
  • Wymiennik ciepła do instalacji 2 lub 4-rurowej
  • Podłączenie do wentylacji (opcja)
  • Bezpieczne napięcie zasilania 24 VDC
  • Energooszczędne i ciche wentylatory bezszczotkowe EC (0-10V)
  • Również do mieszkań i domów
  • Odpowiedni do każdego źródła zasilania
  • Idealne rozwiązanie w połączeniu z pompami ciepła i systemami niskotemperaturowymi
  • Zoptymalizowana wydajność chłodzenia dzięki nowej hydrofilowej ochronie miedziano-aluminiowego wymiennika ciepła
  • Z termostatem pokojowym lub sterowaniem za pomocą najnowszych systemów automatyki domowej
  • Dostępny również w wersji sufitowej i do zabudowy

  • Możliwość ogrzewania,
    chłodzenia i wentylacji

  • OGRZEWANIE

    Idealne do pomp ciepła
    35/30/20ºC

  • CHŁODZENIE PASYWNE

    Możliwość chłodzenia pasywnego
    16/18/27ºC

  • CHŁODZENIE AKTYWNE

    Możliwość chłodzenia aktywnego
    7/12/27ºC

  • MOŻLIWOŚĆ WENTYLACJI

    Możliwość doprowadzenia świeżego
    powietrza z wentylacji

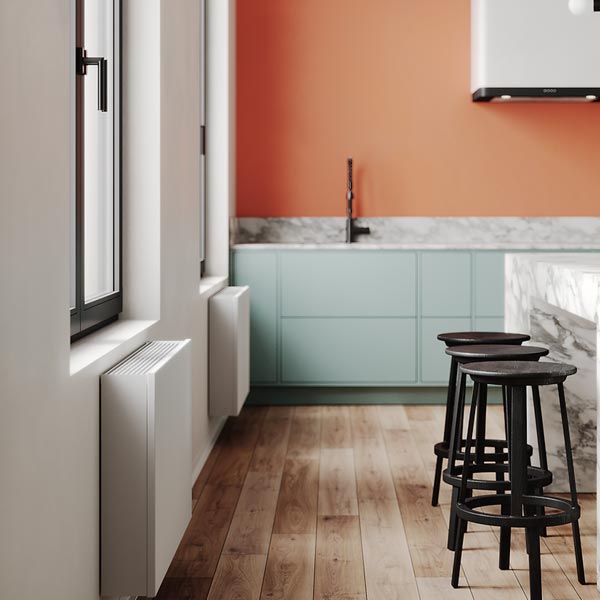

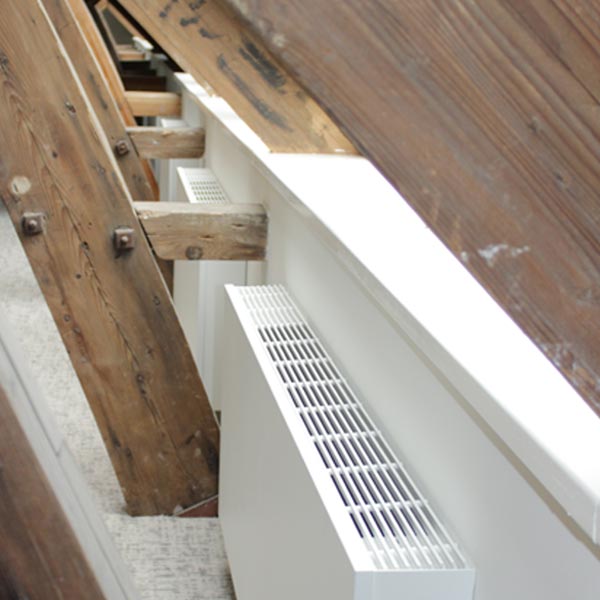

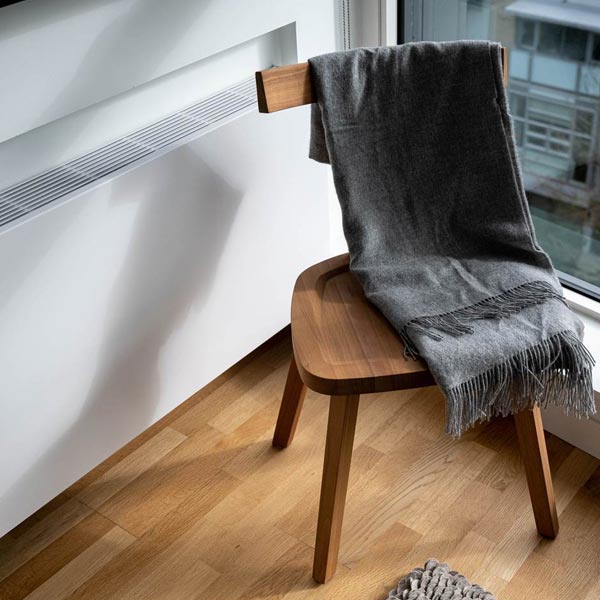

Briza we wnętrzu - kolor 133

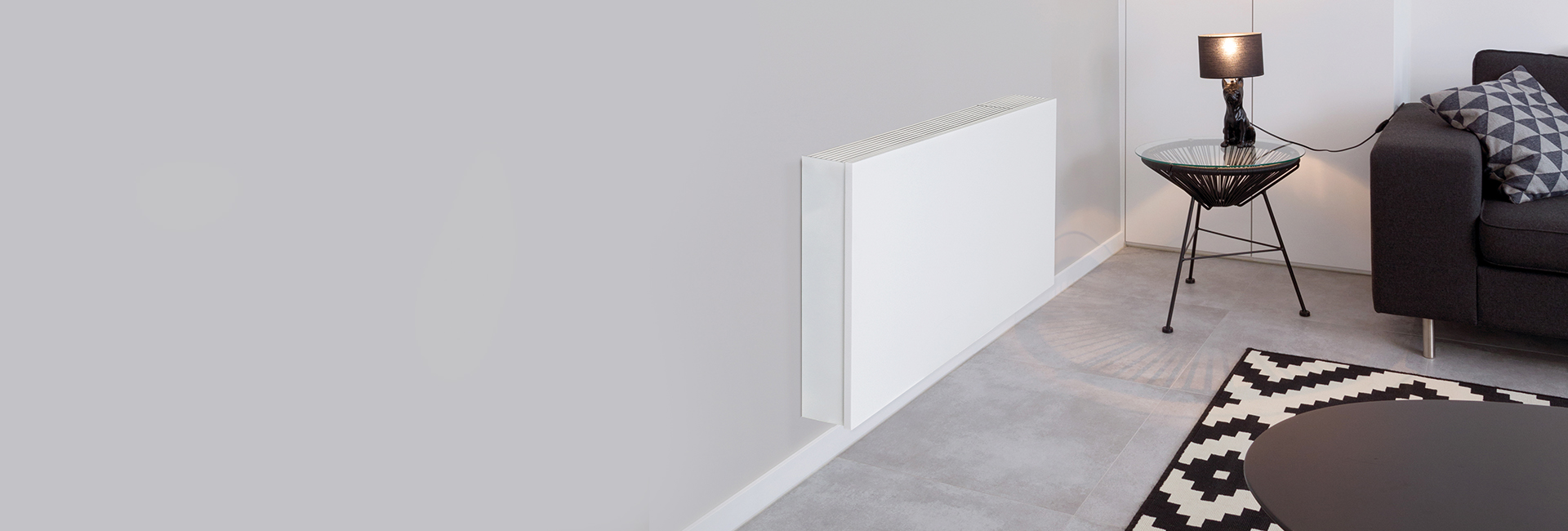

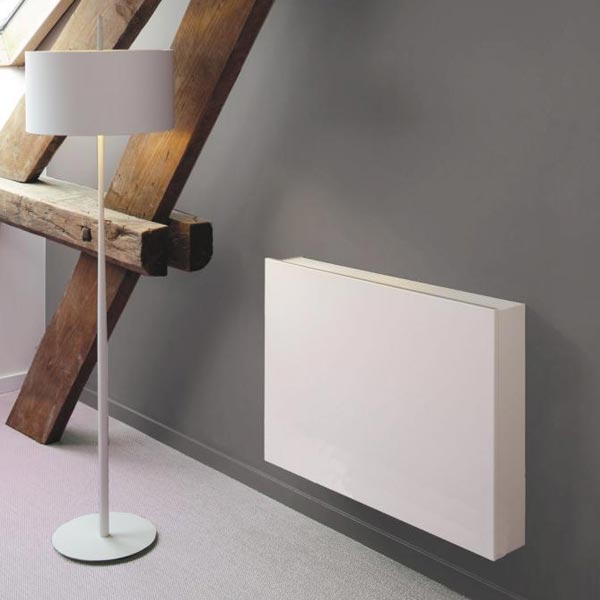

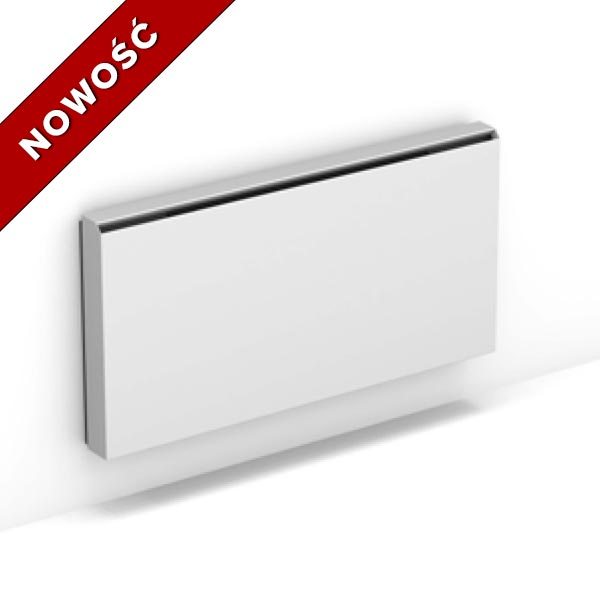

Briza ścienna - kolor 001
Briza ścienna z kratką dolną - kolor 001

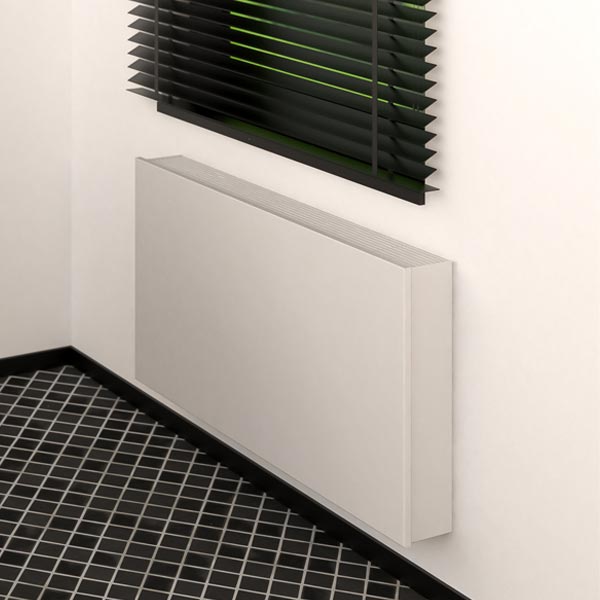

Briza model ścienny - kolor 133

SPECYFIKACJA BRIZA 12

WYDAJNOŚCI i WYMIARY

ZAWORY i AKCESORIA

KOLORY

INSTALACJA

DO POBRANIA

WYDAJNOŚCI CIEPLNE i CHŁODNICZE

WYBIERZ PARAMETRY OGRZEWANIA
Temp. zasilania °C Temp. powrotu °C Temp. pomieszczenia °C
KOD ZAMÓWIENIA:

SKOPIOWANO
H L TYP OGRZEWANIE CHŁODZENIE PASYWNE CHŁODZENIE AKTYWNE NAPIĘCIE CIŚNIENIE MOC ELEKTR.
  0 16/18/27 °C 7/12/27 °C STEROWANIA AKUSTYCZNE wentylatora
  0 16/18/27 °C 7/12/27 °C STEROWANIA AKUSTYCZNE wentylatora
    0 16/18/27 °C 7/12/27 °C STEROWANIA AKUSTYCZNE wentylatora
    0 16/18/27 °C 7/12/27 °C STEROWANIA AKUSTYCZNE wentylatora
cm cm       całkowita odczuwalna

Wydajności zmierzone zgodnie z normą EN 16430 | poziomy hałasu zmierzone zgodnie z ISO 3741: 2010

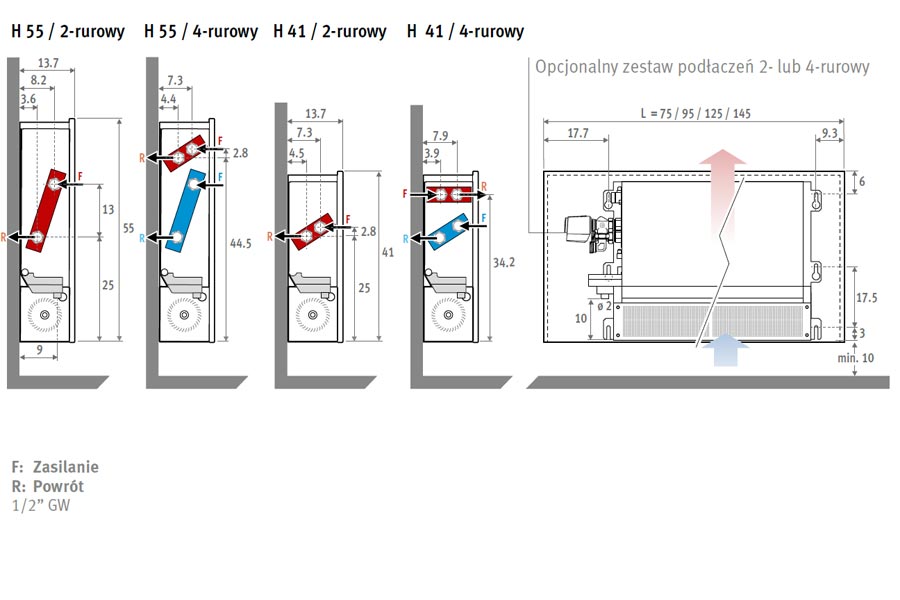

WYMIARY w cm

KOD ZAMÓWIENIA:

BZMW. HHH LLL 12 /CCC/20

BZMW. HHH LLL 12 /CCC/4/20

gdzie HHH = wysokość w cm, LLL = długość w cm, 12 = szerokość w cm, /CCC = kolor obudowy, /4 = wymiennik 4-rurowy,
/20 = podłączenia hydrauliczne z lewej strony lub /70 = podłączenia hydrauliczne z prawej strony

DOSTAWA STANDARDOWA:

  • solidna obudowa lakierowana, z ocynkowanej blachy stalowej, z aluminiową kratką
    Standardowe kolory:
    – traffic white RAL 9016 (133), delikatna struktura
    – off-black RAL 7021 (145), delikatna struktura
    – sandblast grey (001), metaliczny lakier strukturalny
    Inne kolory: patrz tabela kolorów.
  • poprzeczne wentylatory z łożyskami kulkowymi i tłumieniem drgań EPDM
  • filtr ze stali nierdzewnej
  • tacka kondensatu z króćcem
  • miedziano-aluminiowy 2 lub 4-rurowy wymiennik ciepła z powłoką hydrofilową, GW 1/2”

DOKUMENTACJA BRIZA 12

Karta katalogowa <br> Briza 12
Icon
Karta katalogowa
Briza 12
28 stycznia 2023 3.33 MB

wydajności, wymiary, dane techniczne

https://www.jaga.com.pl/111aaa/wp-content/uploads/Karta_Briza12.jpg
Instrukcja montażu <br> Briza 12
Icon
Instrukcja montażu
Briza 12
28 stycznia 2023 5.34 MB

instrukcja montażu, CE

https://www.jaga.com.pl/111aaa/wp-content/uploads/Briza12_Instrukcja.jpg
Program doboru <br> Briza 12
Icon
Program doboru
Briza 12
28 stycznia 2023 180.22 KB

przeliczanie parametrów

https://www.jaga.com.pl/111aaa/wp-content/uploads/Selectiontool-Briza-12.jpg
Karta kolorów Jaga
Icon
Karta kolorów Jaga
22 czerwca 2023 4.20 MB

paleta kolorów Jaga

https://www.jaga.com.pl/111aaa/wp-content/uploads/Karta-kolorow-Jaga.jpg
Briza 12 <br>pliki 3D
Icon
Briza 12
pliki 3D
8 marca 2024 1.08 MB

pliki: dwg | skp | 3ds | max | fbx

https://www.jaga.com.pl/111aaa/wp-content/uploads/Briza12-CAD.jpg
WIĘCEJ MATERIAŁÓW JAGA DO POBRANIA

TERMOSTATY JAGA

STEROWNIKI I ZASILACZE

ZESTAWY ZAWOROWE EUROCONE

KOMPLET Z SIŁOWNIKIEM I ZŁĄCZAMI

SIŁOWNIKI TERMOELEKTRYCZNE

STEROWANIE ZA POMOCĄ TERMOSTATU
WSZYSTKIE AKCESORIA I ZAWORY JAGA

KOLORY STANDARDOWE

SUBTELNE i DYSKRETNE

KOLORY NATURY

METALE SZLACHETNE

WSZYSTKIE KOLORY I MATERIAŁY JAGA

INSTRUKCJA MONTAŻU:

Instrukcja montażu <br> Briza 12
Icon
Instrukcja montażu
Briza 12
28 stycznia 2023 5.34 MB

instrukcja montażu, CE

https://www.jaga.com.pl/111aaa/wp-content/uploads/Briza12_Instrukcja.jpg

Briza jest lekkim i kompaktowym klimatyzatorem. Konstrukcja została tak zaprojektowana, aby zapewnić odpowiednią ilość miejsca na podłączenia i montaż akcesoriów pod obudową urządzenia.

  • Łatwy montaż bez potrzeby składania urządzenia na miejscu.
  • Zawieś urządzenie na ścianie lub pod sufitem.
  • Wykonaj podłączenia hydrauliczne.
  • Przeprowadź test ciśnieniowy instalacji.
  • Po wykonaniu innych prac budowlanych zamontuj obudowę.

Przy wersji sufitowej, w przypadku chłodzenia, pamiętaj o montażu urządzenia z niewielkim nachyleniem, aby umożliwić odpływ kondensatu z wymiennika ciepła do tacki skroplin.

PODŁĄCZENIA HYDRAULICZNE i ELEKTRYTCZNE

Briza jest grzejnikiem (klimatyzatorem) o wielu zastosowaniach:
  • grzanie i chłodzenie z 4-rurowym wymiennikiem ciepła do dwóch niezależnych systemów hydraulicznych.
  • grzanie lub chłodzenie z 2-rurowym wymiennikiem ciepła dla jednego systemu hydraulicznego.
Standardowe podłączenia:
  • podłączenie hydrauliczne 1/2” GW po lewej stronie grzejnika,
  • listwa zaciskowa podłączeń elektrycznych 24VDC, do podłączenia zewnętrznego zasilacza, po prawej stronie grzejnika.
Inne podłączenia:
  • hydrauliczne po prawej stronie, elektryczne po lewej stronie: kod /70 zamiast /20. Bez dopłaty.
  • urządzenie powinno być zasilane z zewnętrznego zasilacza 24 VDC
  • prędkość wentylatorów sterowana jest sygnałem analogowym 0-10 VDC

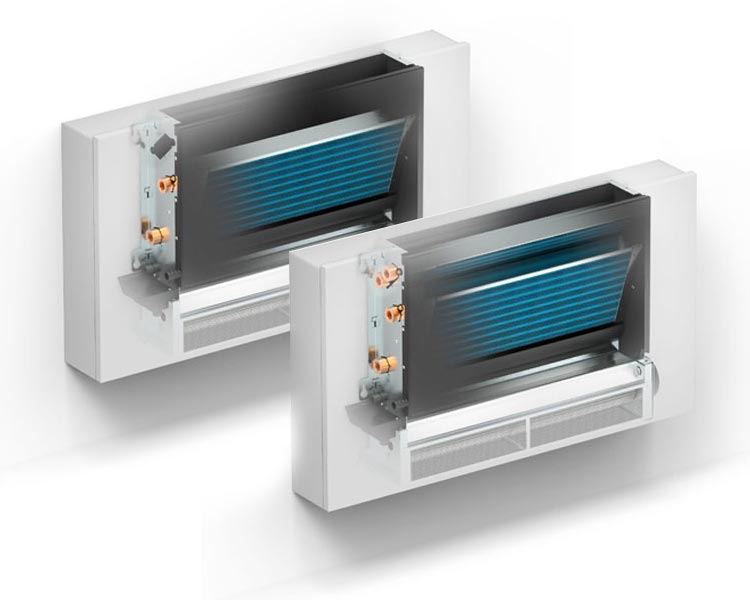

BUDOWA GRZEJNIKA BRIZA 12

1
2
3
4
5
  1. Obudowa wentylokonwektora Briza wykonana jest z blachy galwanizowanej o grubości 1 mm i wykończona poliestrowym, odpornym na zarysowania lakierem o delikatnej strukturze. Dostępna w kolorach z palety Jaga – w wersjach Soft Touch oraz strukturalnych i metalicznych. W ofercie również Briza bez obudowy, do montażu ściennego lub sufitowego.
  2. Mocna aluminiowa kratka, lakierowana w kolorze obudowy.
  3. Wymiennik ciepła do instalacji 2 lub 4-rurowej.
    Wymiennik ciepła Jaga Low-H2O to lekkie, energooszczędne i doskonale zaprojektowane serce grzejnika. Wykonany z miedzi i aluminium, z mosiężnymi kolektorami przyłączeniowymi GW 1/2″. Pokryty powłoką hydrofilową, odpychającą wodę i zanieczyszczenia.
  4. Wysokiej klasy energooszczędne wentylatory poprzeczne, wykonane w technologii bezszczotkowej EC, co zapewnia pomijalne zużycie prądu oraz cichą i długą pracę urządzenia (ok. 50 000 godzin). Wyposażone w filtry siatkowe ze stali nierdzewnej.
  5. Tacka skroplin z króćcem do odprowadzania kondensatu.
