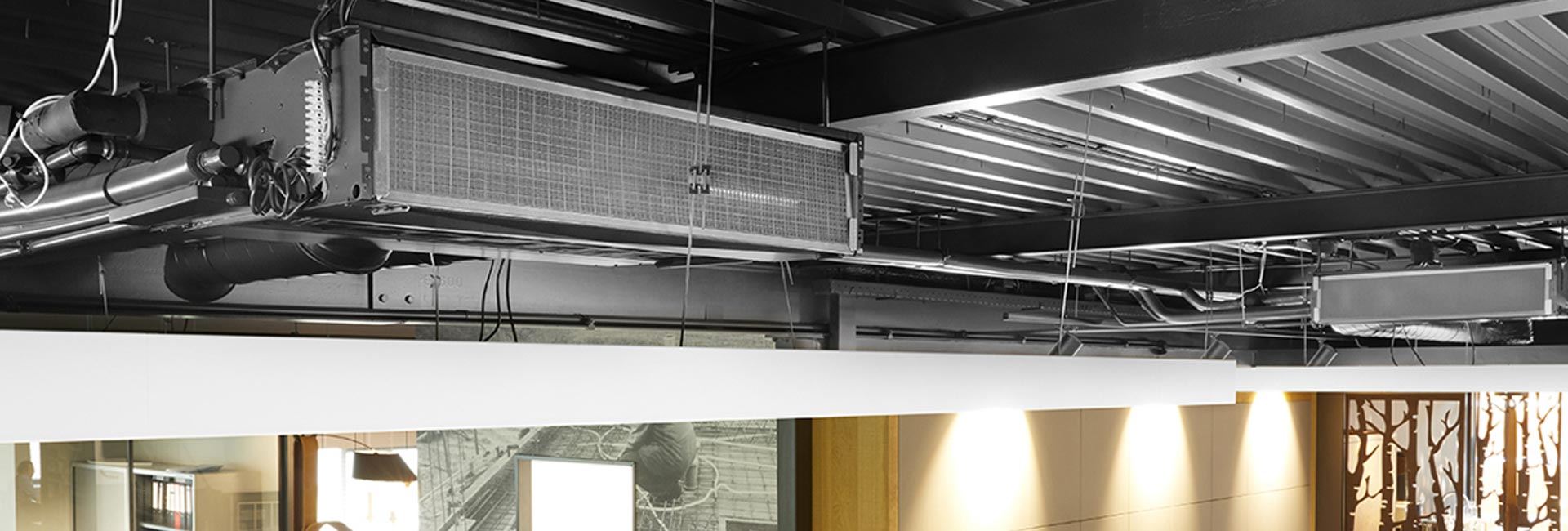

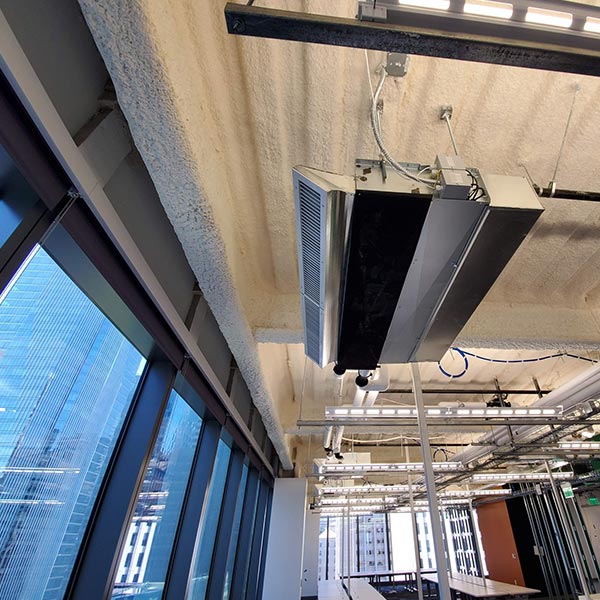

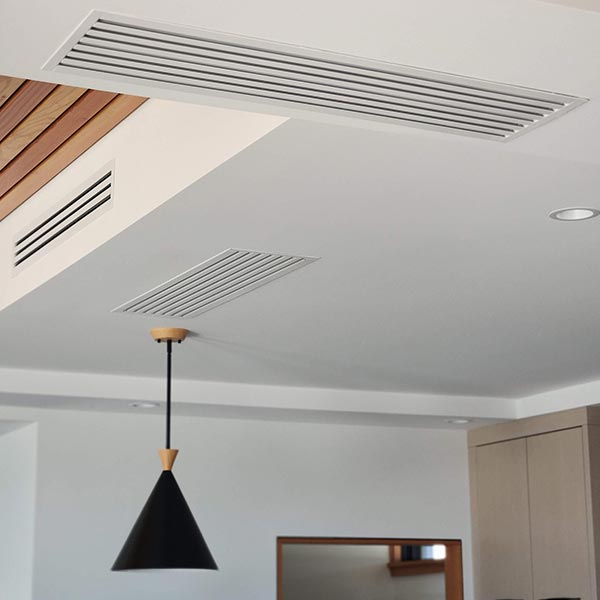

• BRIZA 22 DO ZABUDOWY SUFITOWEJ

    SUPERMOC DO OGRZEWANIA,
    CHŁODZENIA I WENTYLACJI

BRIZA 22 DO ZABUDOWY W SUFICIE

Supermoc do ogrzewania, chłodzenia i wentylacji

Briza 22 to najpotężniejszy fancoil do pomieszczeń wystawowych, handlowych, biur, sal konferencyjnych, budynków szkolnych, hoteli, ogrodów zimowych itp. Konwektory wentylatorowe Briza zapewniają najlepszy komfort klimatyczny, a także gwarantują energooszczędność i cichą pracę. Dzięki dynamice działania, bardzo szybko zapewniają odpowiednią temperaturę w pomieszczeniu, zarówno zimą, jak i latem. Z modelem Briza możesz cieszyć się idealnym klimatem w każdych warunkach przez cały rok.

  • Funkcja ogrzewania oraz ogrzewania i chłodzenia z kondensacją lub bez
  • Wymiennik ciepła do instalacji 2 lub 4-rurowej
  • Podłączenie do wentylacji (opcja)
  • Bezpieczne napięcie zasilania 24 VDC
  • Energooszczędne i ciche wentylatory bezszczotkowe EC (0-10V)
  • Również do mieszkań i domów
  • Odpowiedni do każdego źródła zasilania
  • Idealne rozwiązanie w połączeniu z pompami ciepła i systemami niskotemperaturowymi
  • Zoptymalizowana wydajność chłodzenia dzięki nowej hydrofilowej ochronie miedziano-aluminiowego wymiennika ciepła
  • Z termostatem pokojowym lub sterowaniem za pomocą najnowszych systemów automatyki domowej
  • Dostępny również w wersji do zabudowy i z obudową

  • Możliwość ogrzewania,
    chłodzenia i wentylacji

  • OGRZEWANIE

    Idealne do pomp ciepła
    35/30/20ºC

  • CHŁODZENIE PASYWNE

    Możliwość chłodzenia pasywnego
    16/18/27ºC

  • CHŁODZENIE AKTYWNE

    Możliwość chłodzenia aktywnego
    7/12/27ºC

  • MOŻLIWOŚĆ WENTYLACJI

    Możliwość doprowadzenia świeżego
    powietrza z wentylacji

Wczytaj kolejne

SPECYFIKACJA BRIZA 22

WYDAJNOŚCI i WYMIARY

ZAWORY i AKCESORIA

KOLORY

INSTALACJA

DO POBRANIA

WYDAJNOŚCI CIEPLNE i CHŁODNICZE

WYBIERZ PARAMETRY OGRZEWANIA
Temp. zasilania °C Temp. powrotu °C Temp. pomieszczenia °C
KOD ZAMÓWIENIA:

SKOPIOWANO
H L TYP OGRZEWANIE CHŁODZENIE PASYWNE CHŁODZENIE AKTYWNE NAPIĘCIE CIŚNIENIE MOC ELEKTR.
  0 16/18/27 °C 7/12/27 °C STEROWANIA AKUSTYCZNE wentylatora
  0 16/18/27 °C 7/12/27 °C STEROWANIA AKUSTYCZNE wentylatora
    0 16/18/27 °C 7/12/27 °C STEROWANIA AKUSTYCZNE wentylatora
    0 16/18/27 °C 7/12/27 °C STEROWANIA AKUSTYCZNE wentylatora
cm cm       całkowita odczuwalna

Wydajności zmierzone zgodnie z normą EN 16430 | poziomy hałasu zmierzone zgodnie z ISO 3741: 2010

WERSJE

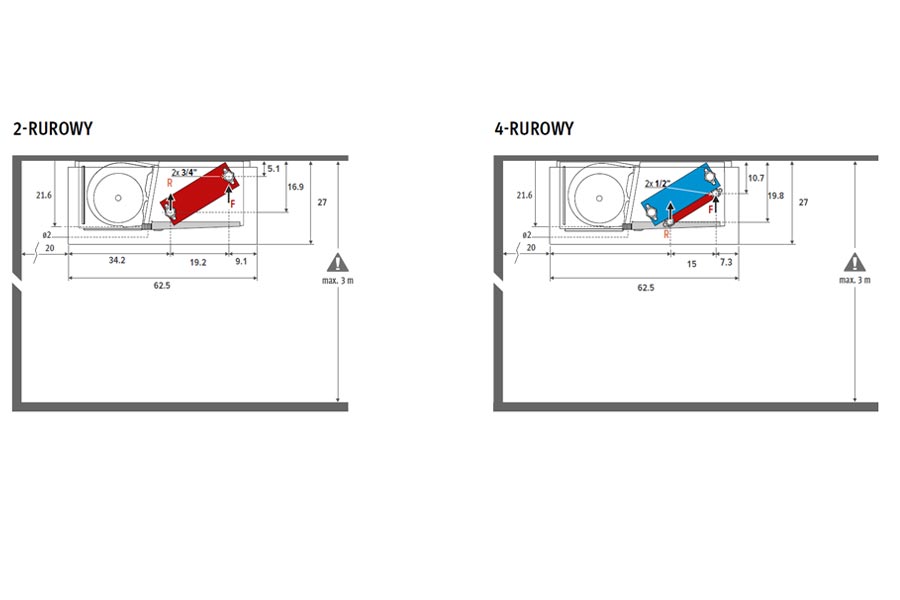

WYMIARY w cm

KOD ZAMÓWIENIA:

BABC. HHH LLL 22 /BT/20

BABC. HHH LLL 22 /BT/4/20

gdzie HHH = wysokość w cm, LLL = długość w cm, 22 = szerokość w cm, /4 = wymiennik 4-rurowy,
/20 = podłączenia hydrauliczne z lewej strony lub /70 = podłączenia hydrauliczne z prawej strony

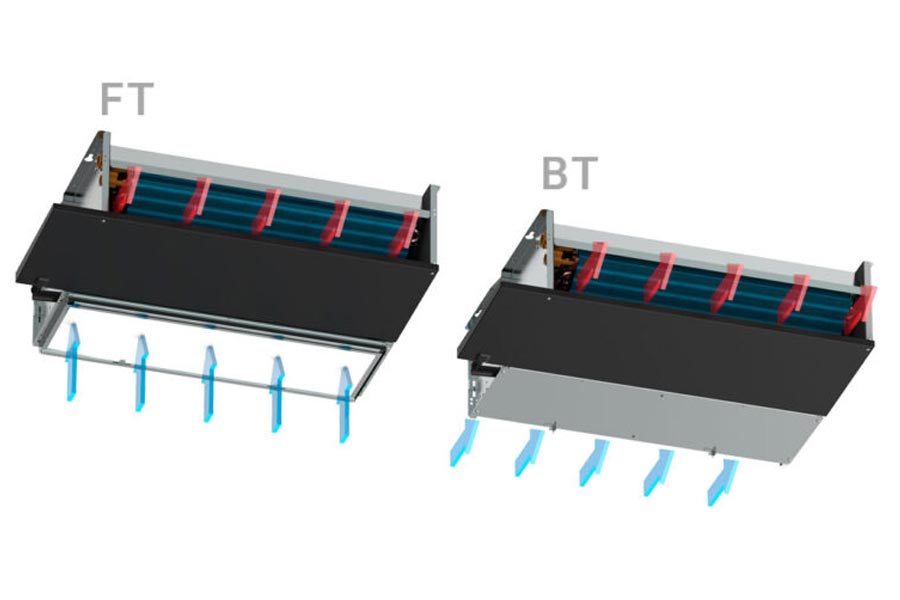

BT = przelotowy, FT = czerpanie od dołu

DOSTAWA STANDARDOWA:

  • solidna obudowa z ocynkowanej blachy stalowej
  • miedziano-aluminiowy 2-rurowy wymiennik ciepła z powłoką hydrofilową, 3/4” GW
  • drugi wymiennik ciepła, 1/2” GW
  • poprzeczne wentylatory z łożyskami kulkowymi i tłumieniem drgań EPDM
  • panel tylny w kolorze ciemnoszarym RAL 7024
  • wymienny filtr przeciwpyłowy z polipropylenu (klasa G2)
  • tacka kondensatu z króćcem

DOKUMENTACJA BRIZA 22

Karta katalogowa <br> Briza 22
Icon
Karta katalogowa
Briza 22
5 stycznia 2023 2.85 MB

wydajności, wymiary, dane techniczne

https://www.jaga.com.pl/111aaa/wp-content/uploads/Karta_Briza22.jpg
Instrukcja montażu <br> Briza 22 do zabudowy
Icon
Instrukcja montażu
Briza 22 do zabudowy
10 stycznia 2024 12.09 MB

instrukcja montażu, CE

https://www.jaga.com.pl/111aaa/wp-content/uploads/Briza22_-do-zabudowy-Instrukcja.jpg
Program doboru <br> Briza 22 i 26
Icon
Program doboru
Briza 22 i 26
5 stycznia 2024 1,009.31 KB

przeliczanie parametrów

https://www.jaga.com.pl/111aaa/wp-content/uploads/Selectiontool-Briza-12.jpg
WIĘCEJ MATERIAŁÓW JAGA DO POBRANIA

TERMOSTATY JAGA

STEROWNIKI I ZASILACZE

SIŁOWNIKI TERMOELEKTRYCZNE

STEROWANIE ZA POMOCĄ TERMOSTATU

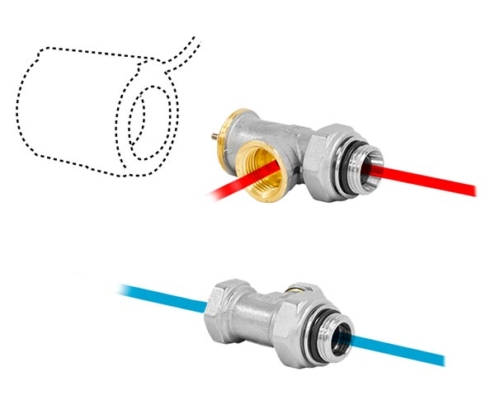

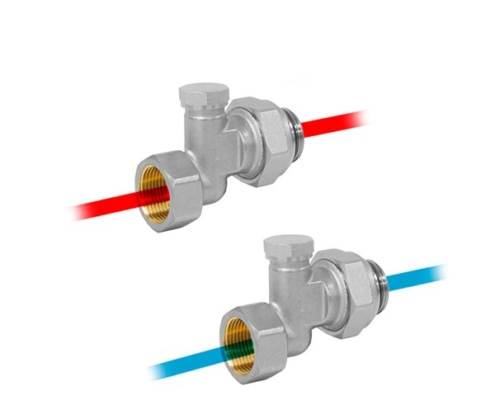

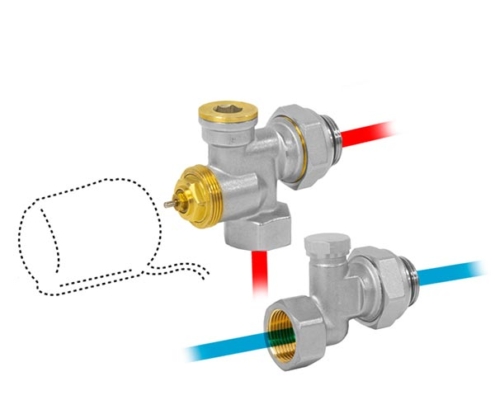

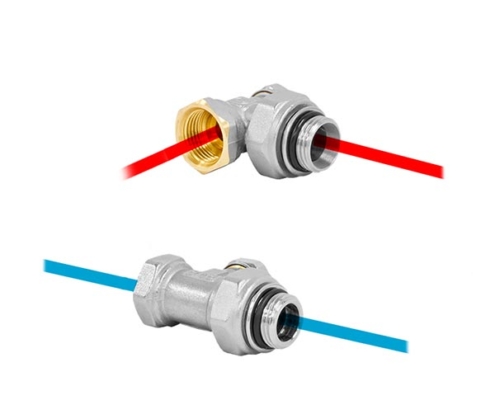

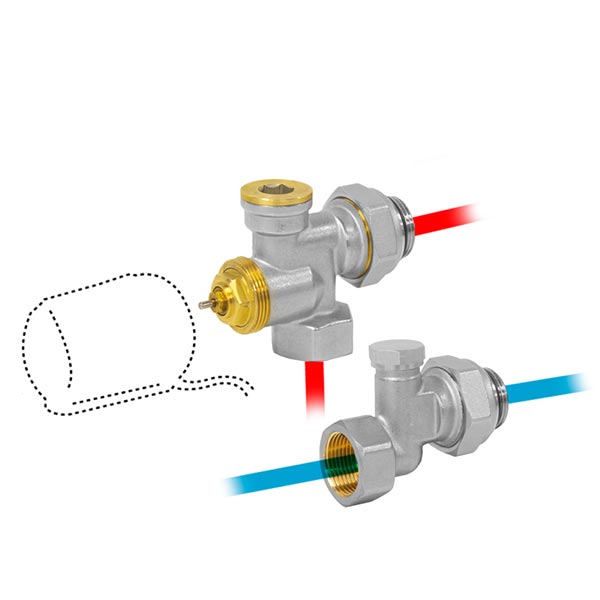

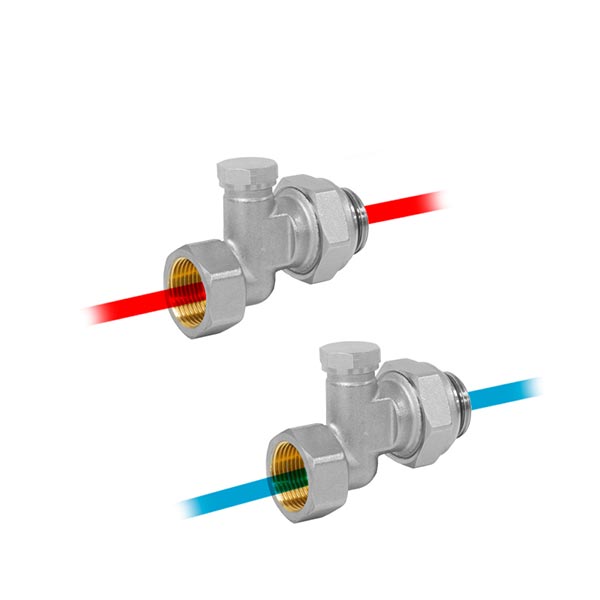

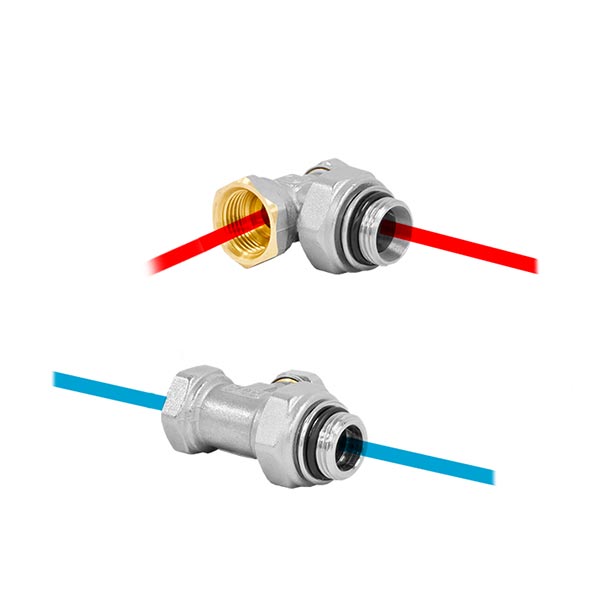

ZESTAWY ZAWOROWE

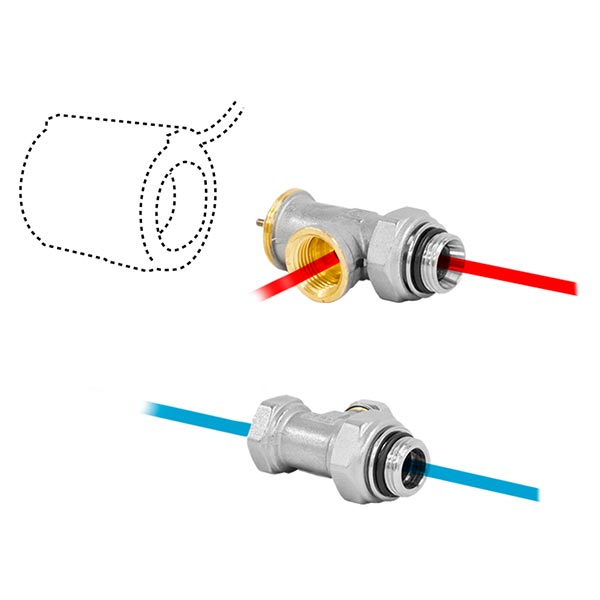

KOMPLET Z SIŁOWNIKIEM I ZŁĄCZAMI
Pierwszy wymiennik 3/4″ GW
Drugi wymiennik 1/2″ GW

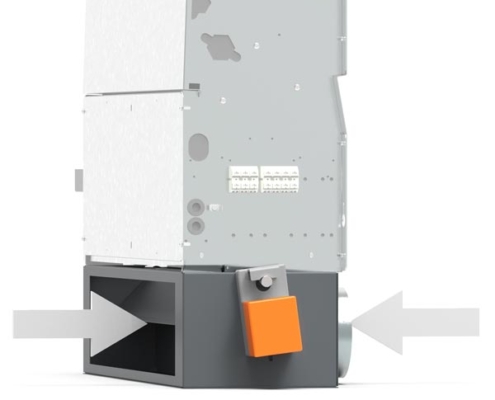

AKCESORIA

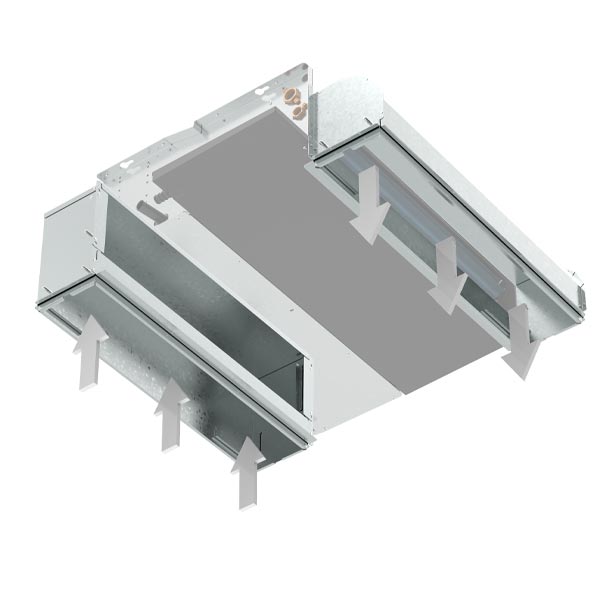

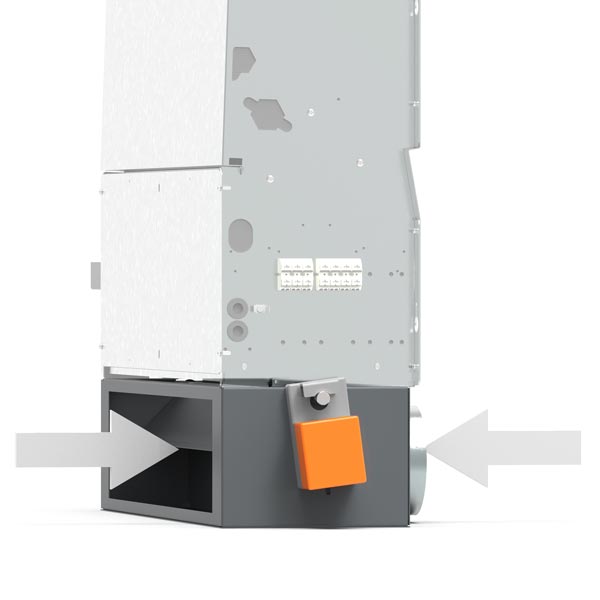

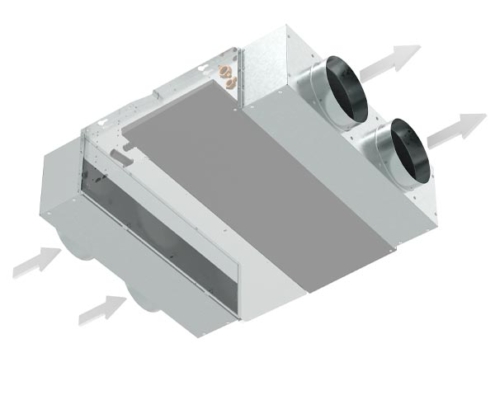

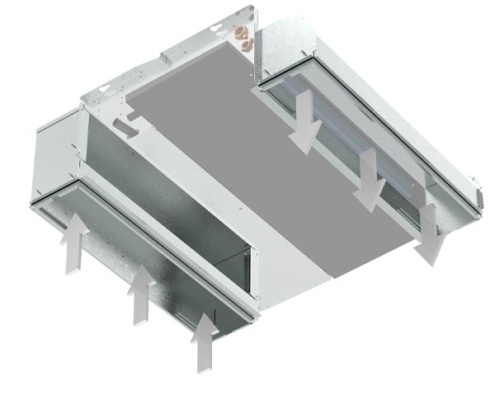

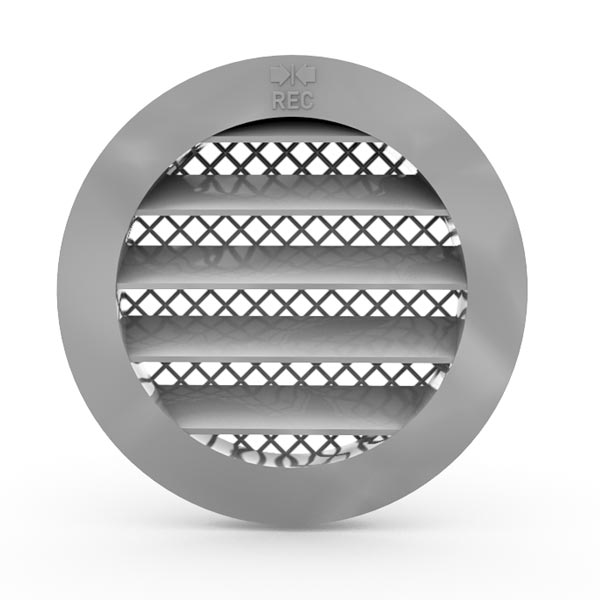

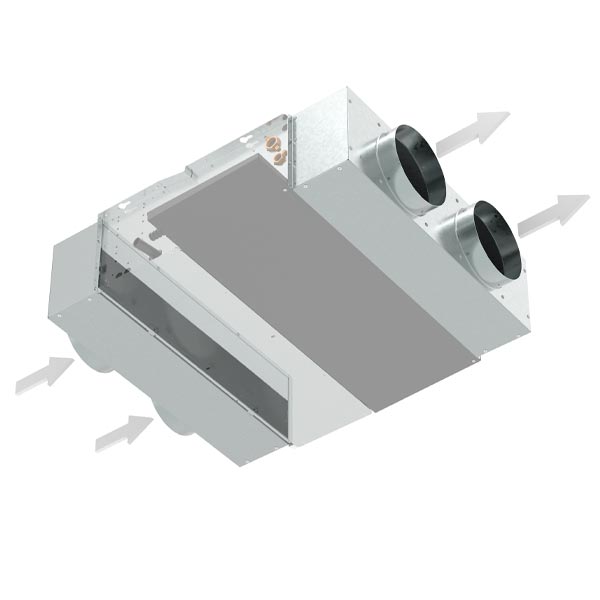

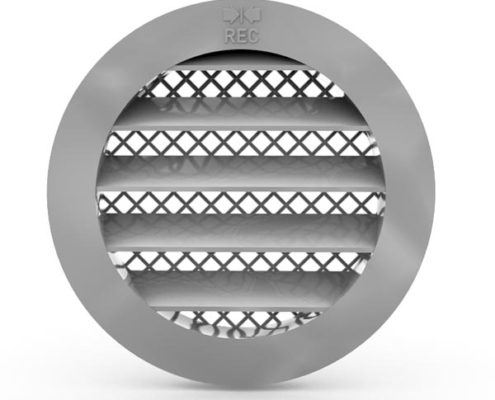

CZERPANIE I WYLOT POWIETRZA
WSZYSTKIE AKCESORIA I ZAWORY JAGA

KOLORY DLA BRIZA 22 z OBUDOWĄ

KOLORY STANDARDOWE

SUBTELNE i DYSKRETNE

KOLORY NATURY

METALE SZLACHETNE

WSZYSTKIE KOLORY I MATERIAŁY JAGA

INSTRUKCJA MONTAŻU:

Instrukcja montażu <br> Briza 22 do zabudowy
Icon
Instrukcja montażu
Briza 22 do zabudowy
10 stycznia 2024 12.09 MB

instrukcja montażu, CE

https://www.jaga.com.pl/111aaa/wp-content/uploads/Briza22_-do-zabudowy-Instrukcja.jpg

Briza jest lekkim i kompaktowym klimatyzatorem. Konstrukcja została tak zaprojektowana, aby zapewnić odpowiednią ilość miejsca na podłączenia i montaż akcesoriów pod obudową urządzenia.

  • Łatwy montaż bez potrzeby składania urządzenia na miejscu.
  • Zawieś urządzenie na ścianie lub pod sufitem.
  • Wykonaj podłączenia hydrauliczne.
  • Przeprowadź test ciśnieniowy instalacji.
  • Po wykonaniu innych prac budowlanych zamontuj obudowę.

Przy wersji sufitowej, w przypadku chłodzenia, pamiętaj o montażu urządzenia z niewielkim nachyleniem, aby umożliwić odpływ kondensatu z wymiennika ciepła do tacki skroplin.

PODŁĄCZENIA HYDRAULICZNE i ELEKTRYTCZNE

Briza jest grzejnikiem (klimatyzatorem) o wielu zastosowaniach:
  • grzanie i chłodzenie z 4-rurowym wymiennikiem ciepła do dwóch niezależnych systemów hydraulicznych.
  • grzanie lub chłodzenie z 2-rurowym wymiennikiem ciepła dla jednego systemu hydraulicznego.
Standardowe podłączenia:
  • podłączenie hydrauliczne po lewej stronie grzejnika
    – pierwszy wymiennik 3/4″ GW
    – drugi wymiennik 1/2” GW ,
  • listwa zaciskowa podłączeń elektrycznych 24VDC, do podłączenia zewnętrznego zasilacza, po prawej stronie grzejnika.
Inne podłączenia:
  • hydrauliczne po prawej stronie, elektryczne po lewej stronie: kod /70 zamiast /20. Bez dopłaty.
  • urządzenie powinno być zasilane z zewnętrznego zasilacza 24 VDC
  • prędkość wentylatorów sterowana jest sygnałem analogowym 0-10 VDC

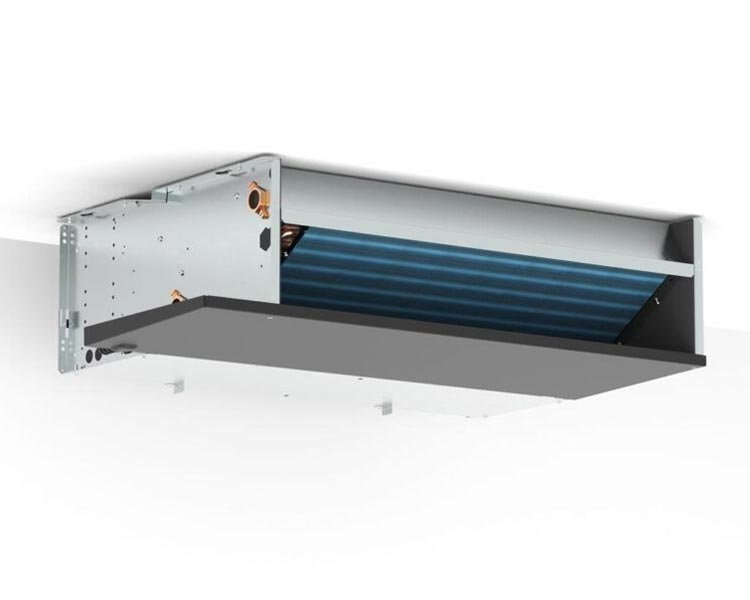

BUDOWA GRZEJNIKA BRIZA 22 DO ZABUDOWY

1
2
3
4
5
  1. Obudowa wentylokonwektora Briza wykonana jest z blachy galwanizowanej o grubości 1 mm. W ofercie również Briza z obudową, do montażu ściennego lub sufitowego.
  2. Wymiennik ciepła do instalacji 2 lub 4-rurowej.
    Wymiennik ciepła Jaga Low-H2O to lekkie, energooszczędne i doskonale zaprojektowane serce grzejnika. Wykonany z miedzi i aluminium, z mosiężnymi kolektorami przyłączeniowymi. Pokryty powłoką hydrofilową, odpychającą wodę i zanieczyszczenia.
  3. Wysokiej klasy energooszczędne wentylatory poprzeczne, wykonane w technologii bezszczotkowej EC, co zapewnia pomijalne zużycie prądu oraz cichą i długą pracę urządzenia (ok. 50 000 godzin). Wyposażone w filtry siatkowe ze stali nierdzewnej.
  4. Tacka skroplin z króćcem do odprowadzania kondensatu.
  5. Filtr powietrza

Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.
