IGUANA CORNER

Dziecięcy rysunek świecącego słońca

Zainspirowana rysunkiem dziecka Iguana jest interpretacją jasno świecącego słońca, przekształconego w funkcjonalne dzieło sztuki.

Elegancka prostota i zadziwiający efekt.
Grzejnik Iguana Corner może być wykonany w wersjach o wysokości 125 cm i 150 cm, zaprojektowanych specjalnie do montażu w narożniku nad wanną.

Iguana Corner dostępna jest również w wersji „Plus” przeznaczonej do niskich temperatur zasilania.

eyecathers
EYECATCHERS
grzejniki-pionowe
GRZEJNIKI PIONOWE
temperatury-55-45DO ŚREDNICH TEMPERATUR ZASILANIA
temperatury-75-65DO WYSOKICH TEMPERATUR ZASILANIA
wieszak-na-recznikiZ WIESZAKIEM NA RĘCZNIKI

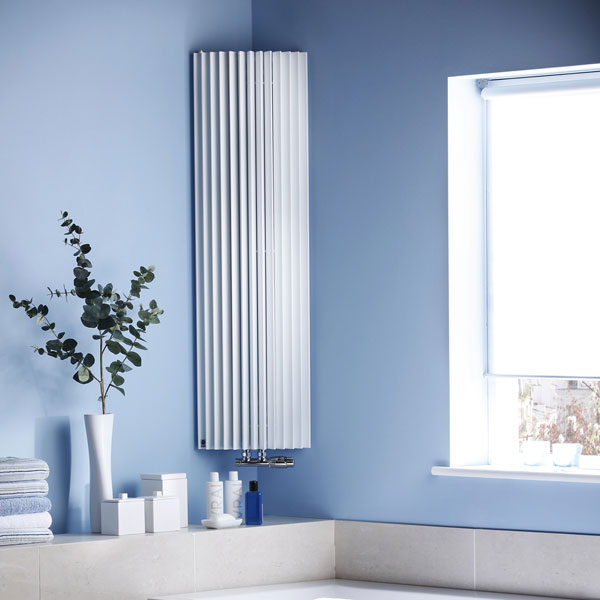

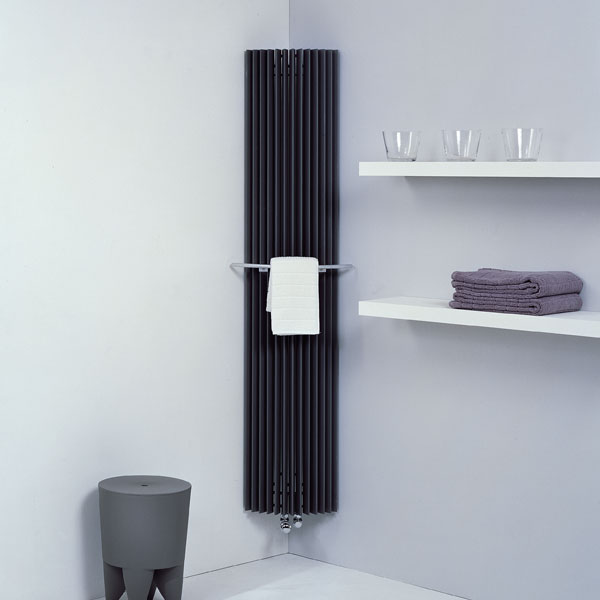

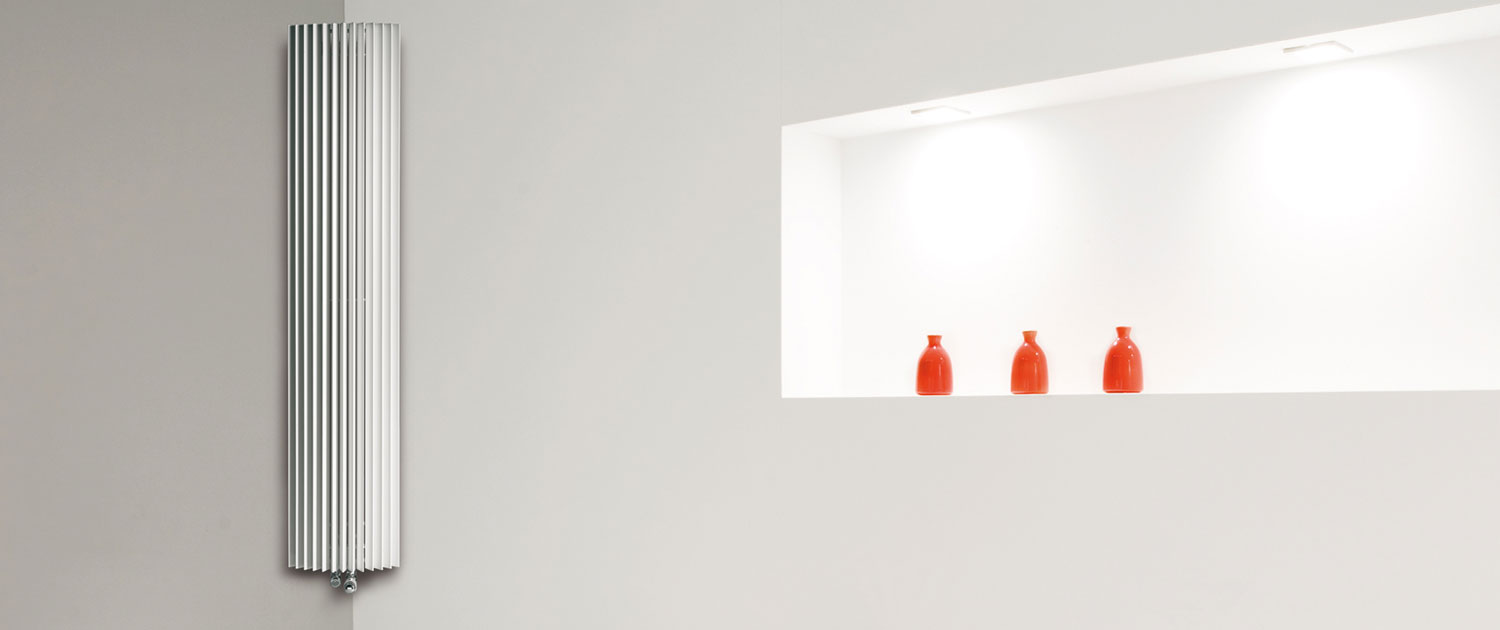

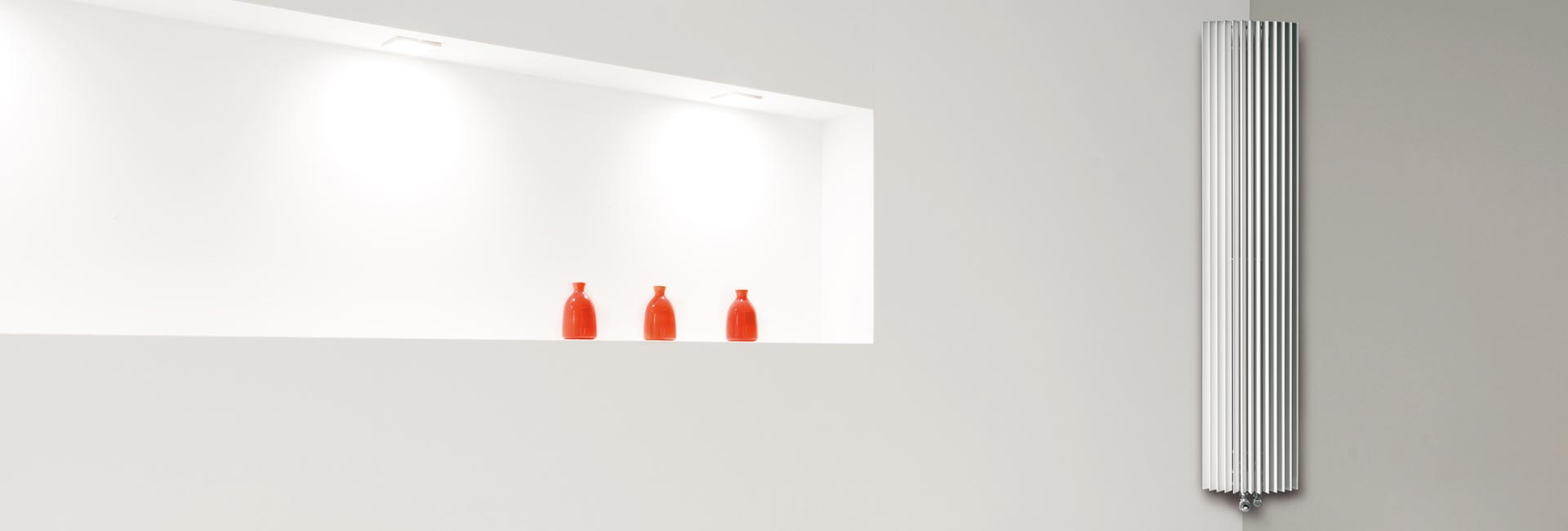

Grzejnik dekoracyjny Iguana Corner

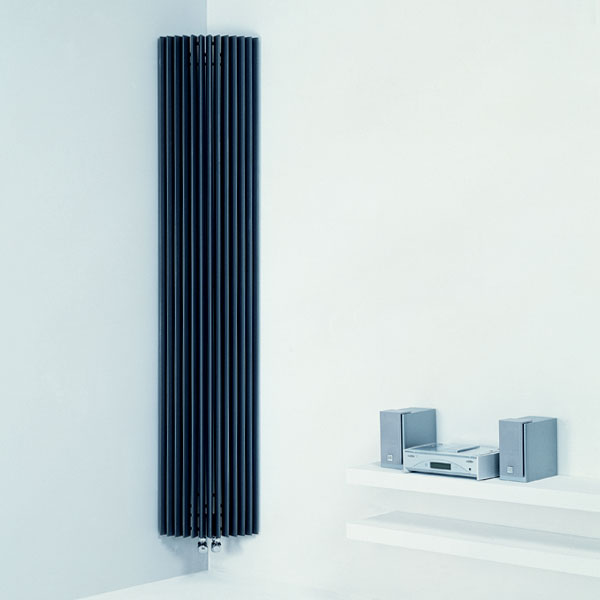

Iguana Corner - grzejnik narożny
Iguana Corner - grzejnik do narożnika

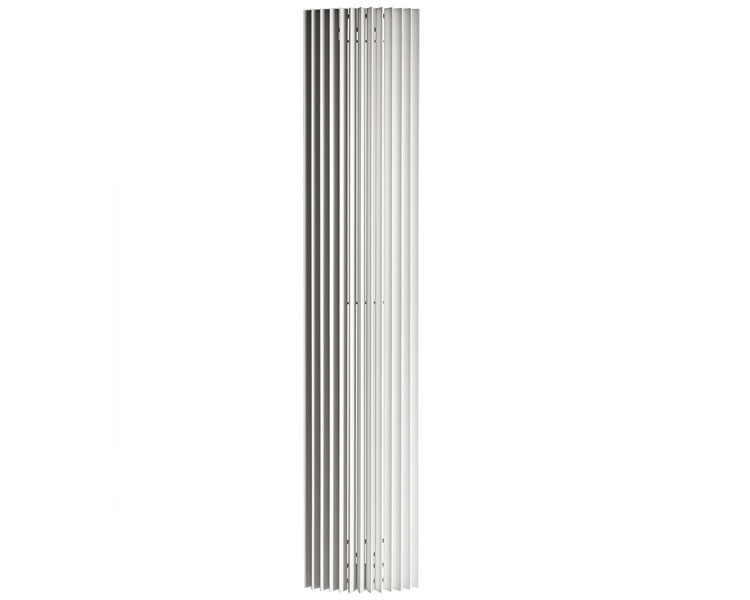

Grzejnik Iguana narożny - model Corner

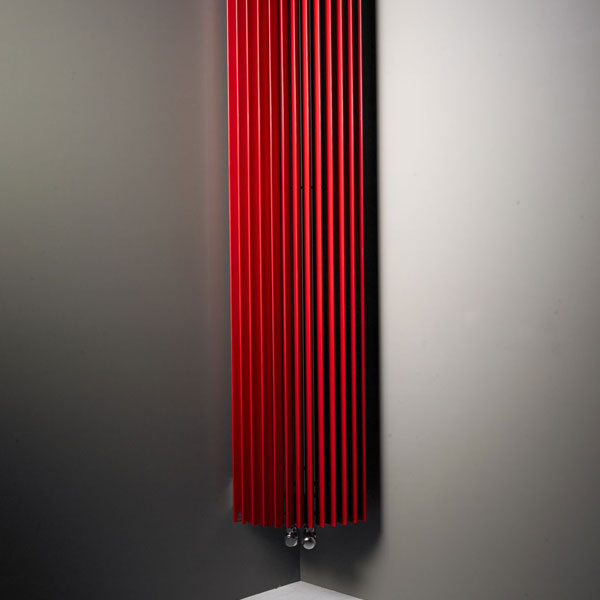

Grzejnik Iguana Corner - czerwony

SPECYFIKACJA IGUANA CORNER

WYDAJNOŚCI i WYMIARY

ZAWORY i AKCESORIA

KOLORY

INSTALACJA

DO POBRANIA

WYDAJNOŚCI CIEPLNE

WYBIERZ PARAMETRY OGRZEWANIA
Temp. zasilania °C Temp. powrotu °C Temp. pomieszczenia °C
KOD ZAMÓWIENIA:

SKOPIOWANO
TYP H L OGRZEWANIE
0
0
0
  0
  0
0
  cm cm

Wydajności zmierzone zgodnie z normą EN 442

KOD ZAMÓWIENIA

CORW. HHH LLL /XXX

COPW. HHH LLL /XXX

gdzie:

CORW = grzejnik Iguana Corner   •   COPW = grzejnik Iguana Corner Plus

HHH = wysokość grzejnika w cm, LLL = długość grzejnika w cm, /XXX = kolor grzejnika wg palety Jaga

DOSTAWA STANDARDOWA

  • podłączenie MM dolne centralne
  • zawiesia do ściany
  • 2 chromowane odpowietrzniki G1/8”
  • Iguana Plus dostarczana jest z dwoma panelami bocznymi

WYPOSAŻENIE OPCJONALNE:

  • zawory i głowice termostatyczne, sterowniki
  • relingi, relingi z haczykami

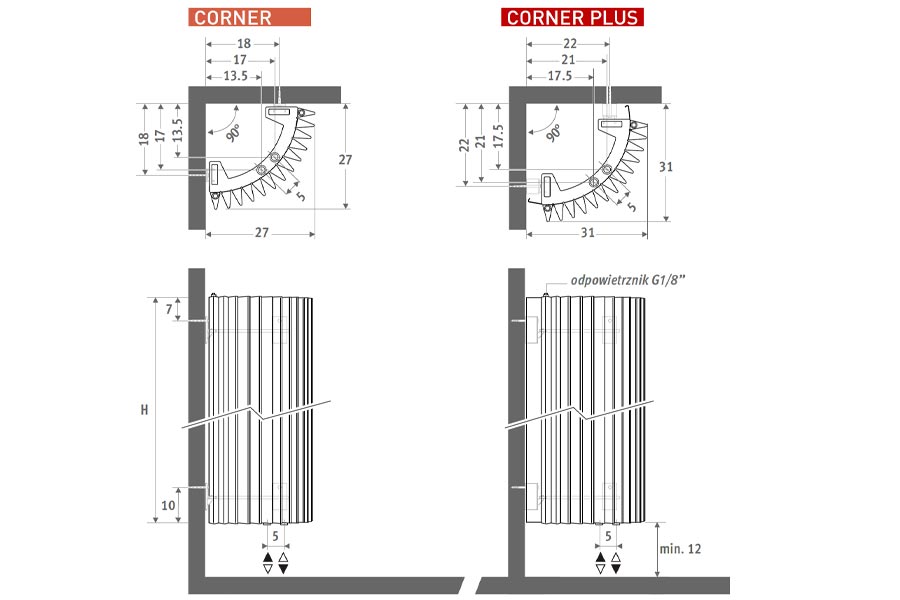

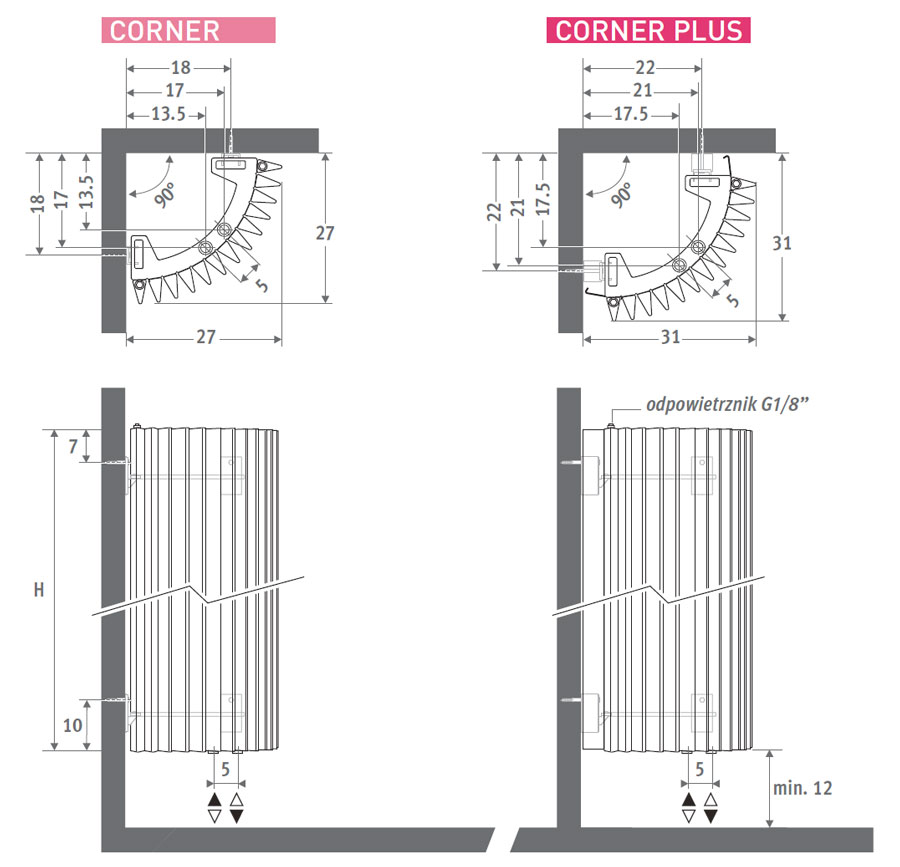

WYMIARY w cm

DOKUMENTACJA IGUANA CORNER

Karta katalogowa <br>Iguana Corner
Icon
Karta katalogowa
Iguana Corner
15 lutego 2024 891.36 KB

wydajności, wymiary, dane techniczne

https://www.jaga.com.pl/111aaa/wp-content/uploads/CORNER-karta.jpg
Instrukcja montażu <br>Iguana Corner
Icon
Instrukcja montażu
Iguana Corner
15 lutego 2024 3.27 MB

montaż urządzenia, wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/CORW_Instrukcja.jpg
Instrukcja montażu <br>Iguana Corner PLUS
Icon
Instrukcja montażu
Iguana Corner PLUS
15 lutego 2024 3.90 MB

montaż urządzenia, wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/COPW_Instrukcja.jpg
Karta kolorów Jaga
Icon
Karta kolorów Jaga
22 czerwca 2023 4.20 MB

paleta kolorów Jaga

https://www.jaga.com.pl/111aaa/wp-content/uploads/Karta-kolorow-Jaga.jpg
Zestawy podłączeń <br>i zawory Jaga
Icon
Zestawy podłączeń
i zawory Jaga
31 stycznia 2024 6.02 MB

dane techniczne i wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/Podlaczenia-i-zawory-Jaga.jpg
Iguana Corner <br>pliki 3D
Icon
Iguana Corner
pliki 3D
8 marca 2024 2.21 MB

pliki: dwg | skp | 3ds | max | fbx

https://www.jaga.com.pl/111aaa/wp-content/uploads/IguanaCorner-CAD.jpg
WIĘCEJ MATERIAŁÓW JAGA DO POBRANIA

ZESTAWY ZAWOROWE M24

GŁOWICE TERMOSTATYCZNE JAGA

PRZEGLĄD GŁOWIC

AKCESORIA

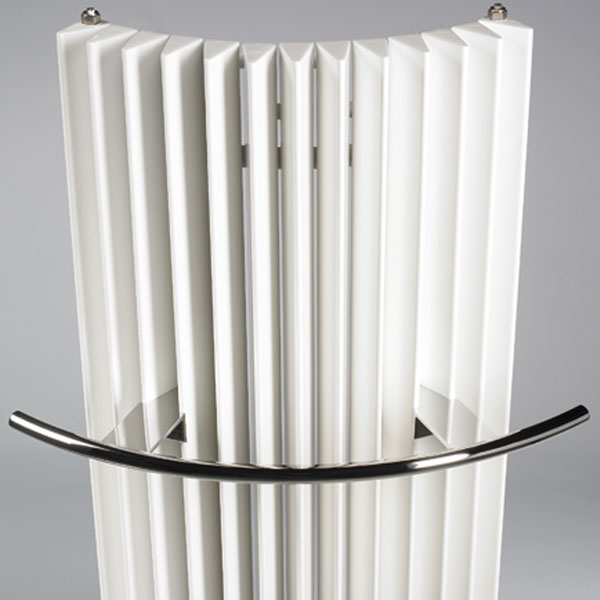

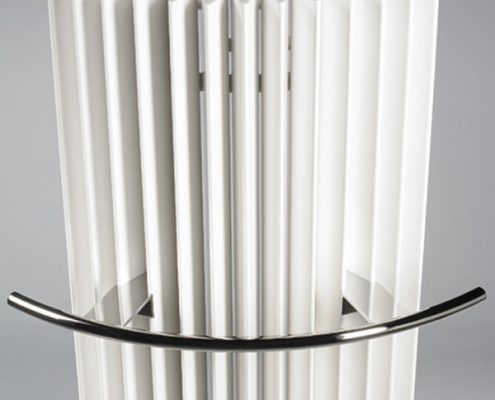

Iguana Corner - reling chrom
Iguana Corner - reling chrom

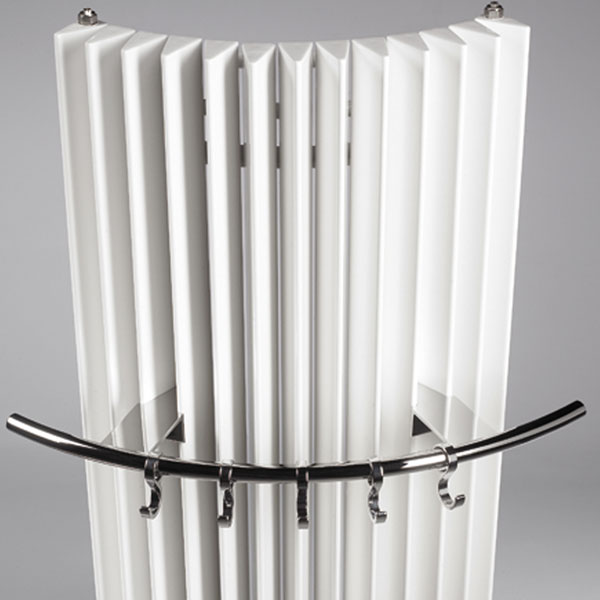

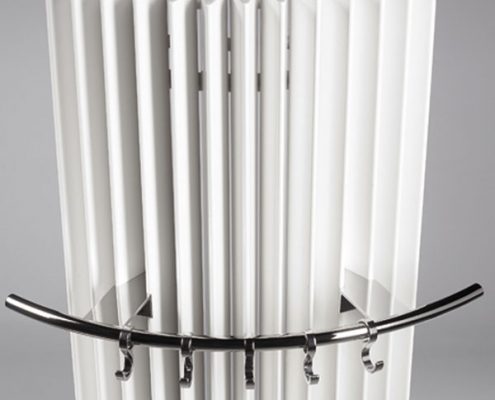

Iguana Corner - reling z haczykami
Iguana Corner - reling z haczykami

TERMOSTATY JAGA

STEROWNIKI DO SIŁOWNIKÓW
WSZYSTKIE AKCESORIA I ZAWORY JAGA

KOLORY STANDARDOWE

SUBTELNE i DYSKRETNE

KOLORY NATURY

METALE SZLACHETNE

WSZYSTKIE KOLORY I MATERIAŁY JAGA

INSTRUKCJA MONTAŻU:

Instrukcja montażu <br>Iguana Corner
Icon
Instrukcja montażu
Iguana Corner
15 lutego 2024 3.27 MB

montaż urządzenia, wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/CORW_Instrukcja.jpg
Instrukcja montażu <br>Iguana Corner PLUS
Icon
Instrukcja montażu
Iguana Corner PLUS
15 lutego 2024 3.90 MB

montaż urządzenia, wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/COPW_Instrukcja.jpg

INSTALACJA

Grzejnik Iguana wyposażony jest w stalowe kolektory przyłączeniowe.

  • Zamontuj grzejnik Iguana na ścianie.
  • Dokręć zawory i podłącz do instalacji.
  • Dokręć odpowietrzniki.
  • Zabezpiecz grzejnik na czas budowy folią lub kartonem.
  • Po zakończeniu prac budowlanych, usuń zabezpieczenie i zamontuj głowicę termostatyczną.

Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Iguana wyposażony jest w stalowy kolektor przyłączeniowy oraz dwa odpowietrzniki na górze grzejnika. Grzejniki należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Standardowe podłączenia:
Centralne MM, od dołu grzejnika, zasilanie lewa lub prawa.

Podłączenie od góry: wpisz kod /45 lub /54 na końcu kodu grzejnika (1° cyfra = zasilanie).
Nie jest potrzebna dodatkowa rurka. Należy przewidzieć odpowietrznik na instalacji powyżej grzejnika.

Istnieje kilka możliwości sterowania grzejnikami Iguana:

  • zaworem termostatycznym z siłownikiem termicznym sterowanym elektrycznie
  • zaworem z głowicą termostatyczną

Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.
