• CLIMA CANAL 08

    KOMPLETNA KONTROLA KLIMATU
    I WYSOKA WYDAJNOŚĆ

Jaga Clima-Canal

CLIMA CANAL 08

Kompletna kontrola klimatu i wysoka wydajność

Grzanie, chłodzenie, wentylacja
Pomimo swoich skromnych rozmiarów, Clima Canal to potężne urządzenie do ogrzewania, chłodzenia i wentylacji. Cichy i dyskretny grzejnik kanałowy zapewnia możliwie najlepszy klimatyczny komfort.

Wygodna wentylacja
Jaga Clima Canal może być opcjonalnie wyposażony w złącze do wentylacji. Rozwiązanie takie zapewnia komfortowe i wstępnie ogrzane powietrze wentylacyjne, a jednocześnie jest całkowicie zabudowane w podłodze.

Superkompaktowy i cichy
Zestawienie wymiennika ciepła Low-H2O z wysokiej klasy wentylatorami, zostało stworzone z myślą o osiągnięciu rekordowych wydajności z bardzo małych rozmiarów. Wszystko to na niesłyszalnym poziomie hałasu poniżej 29 dB! W trybie Boost moc jest jeszcze większa.

Zastosowane w grzejniku najnowsze wentylatory z silnikami EC pozwalają grzejnikowi Clima Canal zużywać o 50% mniej energii niż tradycyjne grzejniki oraz umożliwiają sterowanie za pomocą wszystkich nowoczesnych systemów automatyki budynków.

  • Funkcja ogrzewania oraz ogrzewania i chłodzenia pasywnego w wersji standardowej
  • Podłączenie do wentylacji (opcja)
  • Bezpieczne napięcie zasilania 24 VDC
  • Energooszczędne i ciche wentylatory bezszczotkowe EC (0-10V)

  • Możliwość ogrzewania,
    chłodzenia i wentylacji

  • OGRZEWANIE

    Idealne do pomp ciepła
    35/30/20ºC

  • CHŁODZENIE PASYWNE

    Możliwość chłodzenia pasywnego
    16/18/27ºC

  • MOŻLIWOŚĆ WENTYLACJI

    Możliwość doprowadzenia świeżego
    powietrza z wentylacji

Grzejnik Jaga Clima Canal - kratka BNA
Grzejnik Clima / Quatro Canal - Kratka DOV
Grzejnik Clima / Quatro Canal - Kratka BNA
Grzejnik Clima / Quatro Canal - Kratka SSS - stal nierdzewna
Grzejnik Clima / Quatro Canal

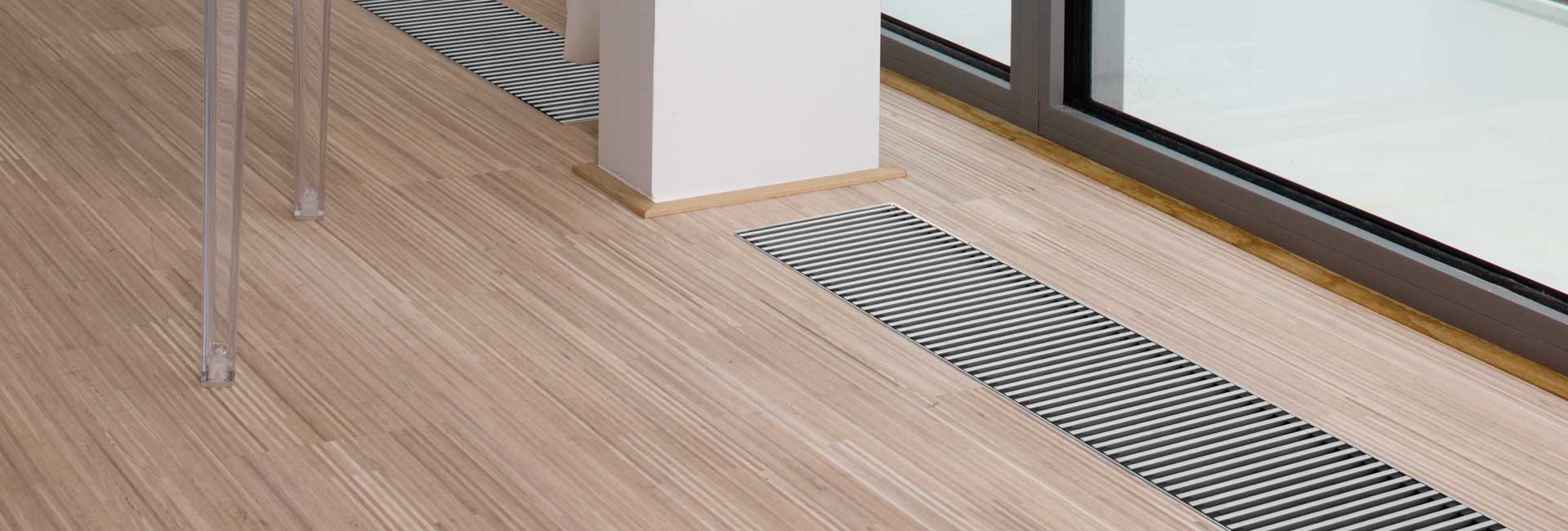

Grzejnik Clima / Quatro Canal - przykład zabudowy
Grzejnik Clima / Quatro Canal - kratka aluminiowa
Grzejnik Clima / Quatro Canal - kratka drewniana
Grzejnik Clima / Quatro Canal - kratka BNC - lakierowana
Pusty odcinek grzejnika Clima /Quatro Canal

SPECYFIKACJA CLIMA CANAL 08

WYDAJNOŚCI i WYMIARY

ZAWORY i AKCESORIA

KRATKI

INSTALACJA

DO POBRANIA

WYDAJNOŚCI CIEPLNE i CHŁODNICZE

WYBIERZ PARAMETRY OGRZEWANIA
Temp. zasilania °C Temp. powrotu °C Temp. pomieszczenia °C
KOD ZAMÓWIENIA:
CLCM. 008 144 18 /KRATKA
SKOPIOWANO
H L W OGRZEWANIE CHŁODZENIE PASYWNE CHŁODZENIE AKTYWNE NAPIĘCIE CIŚNIENIE MOC ELEKTR.
0 16/18/27 °C 7/12/27 °C STEROWANIA AKUSTYCZNE wentylatora
0 16/18/27 °C 7/12/27 °C STEROWANIA AKUSTYCZNE wentylatora
0 16/18/27 °C 7/12/27 °C STEROWANIA AKUSTYCZNE wentylatora
0 16/18/27 °C 7/12/27 °C STEROWANIA AKUSTYCZNE wentylatora
cm cm cm     całkowita odczuwalna

Wydajności zmierzone zgodnie z normą EN 16430 | poziomy hałasu zmierzone zgodnie z ISO 3741: 2010

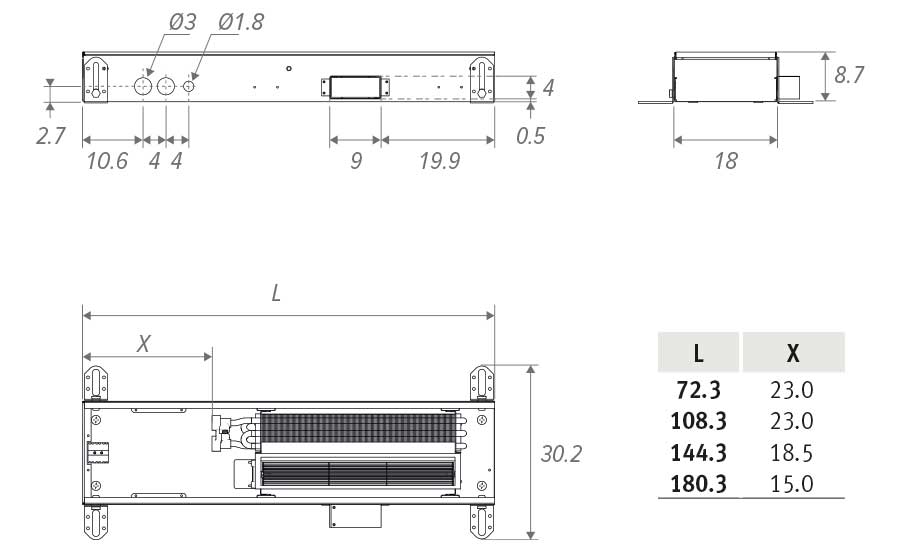

WYMIARY w cm

KOD ZAMÓWIENIA:

CLCM. 008 LLL BB /XXX/CCC

gdzie 008 = wysokość w cm, LLL = długość w cm, BB = szerokość w cm, /XXX = rodzaj kratki według kodów kratek Jaga, /CCC = kolor kratki, tylko w przypadku kratki BNC

DOSTAWA STANDARDOWA:

  • obudowa z galwanizowanej blachy w kolorze ciemnym szarym (RAL7024) z regulacją wysokości i ramką ze stali nierdzewnej
  • kratka(i) z anodowanego aluminium
  • dynamiczny wymiennik ciepła Low-H2O
  • 2 elastyczne połączenia ze stali nierdzewnej 1/2”, długość 15 do 25 cm.
  • wentylator(y) EC, (poprzeczny mini-wentylator)
  • płyta zabezpieczająca na czas budowy
  • uchwyty poziomujące z podkładkami akustycznymi
  • osłona przestrzeni zaworowej
  • grzejnik przystosowany do połączenia w linii prostej z kolejnym grzejnikiem

WYPOSAŻENIE OPCJONALNE:

  • puste odcinki Clima Canal
  • łączniki narożne
  • króćce do podłączenia wentylacji
  • niestandardowe wymiary
  • nóżki do podłóg podniesionych

DOKUMENTACJA CLIMA CANAL 08

Karta techniczna <br> Clima Canal 8-10-13-19
Icon
Karta techniczna
Clima Canal 8-10-13-19
31 października 2023 7.68 MB

dane techniczne, akcesoria

https://www.jaga.com.pl/111aaa/wp-content/uploads/Clima-Canal-8-10-13-19.jpg
Karta katalogowa <br> Clima Canal 08
Icon
Karta katalogowa
Clima Canal 08
8 października 2023 1.70 MB

wydajności, wymiary, dane techniczne

https://www.jaga.com.pl/111aaa/wp-content/uploads/Clima-Canal-08.jpg
Instrukcja montażu <br> Clima Canal 08-10
Icon
Instrukcja montażu
Clima Canal 08-10
8 października 2023 4.05 MB

instrukcja montażu, CE

https://www.jaga.com.pl/111aaa/wp-content/uploads/Clima-Canal-08-10-instrukcja.jpg
Program doboru <br> Clima Canal
Icon
Program doboru
Clima Canal
9 października 2023 246.78 KB

przeliczanie parametrów

https://www.jaga.com.pl/111aaa/wp-content/uploads/Selectiontool-Clima-Canal.jpg
Clima Canal 08-10<br>pliki 3D
Icon
Clima Canal 08-10
pliki 3D
8 marca 2024 3.18 MB

pliki: dwg | skp | 3ds | max | fbx

https://www.jaga.com.pl/111aaa/wp-content/uploads/CC08-10-CAD.jpg
WIĘCEJ MATERIAŁÓW JAGA DO POBRANIA

TERMOSTATY JAGA

STEROWNIKI I ZASILACZE

SIŁOWNIKI TERMOELEKTRYCZNE

STEROWANIE ZA POMOCĄ TERMOSTATU

ZESTAWY ZAWOROWE EUROCONE

KOMPLET Z SIŁOWNIKIEM I ZŁĄCZAMI

AKCESORIA CLIMA CANAL 08

WSZYSTKIE AKCESORIA I ZAWORY JAGA

KRATKI CLIMA CANAL

Kratka aluminiowa anodowana BNA
Kratka aluminiowa anodowana BNA
Kratka BNC - aluminiowa lakierowana
Kratka BNC - aluminiowa lakierowana
Kratka dębowa BON - nielakierowana / BOV - lakierowana
Kratka dębowa BON - nielakierowana / BOV - lakierowana
Kratka bukowa BBN - nielakierowana / BBV - lakierowana
Kratka bukowa BBN - nielakierowana / BBV - lakierowana
Kratka SSS - stal nierdzewna
Kratka SSS - stal nierdzewna
Grzejnik Clima / Quatro Canal - kratka BNC - lakierowana
Grzejnik Clima / Quatro Canal - kratka BNC - lakierowana
WSZYSTKIE KOLORY I MATERIAŁY JAGA

INSTRUKCJA MONTAŻU WIDEO:

Instrukcja montażu <br> Clima Canal 08-10
Icon
Instrukcja montażu
Clima Canal 08-10
8 października 2023 4.05 MB

instrukcja montażu, CE

https://www.jaga.com.pl/111aaa/wp-content/uploads/Clima-Canal-08-10-instrukcja.jpg

Grzejnik Clima Canal dostarczany jest jako kompletnie zmontowana i gotowa do zainstalowania jednostka. Możliwość montażu w podłogach betonowych, pływających i komputerowych lub w istniejących kanałach.

  • Łatwy montaż bez potrzeby składania urządzenia na miejscu.
  • Wypoziomuj grzejnik za pomocą uchwytów poziomujących.
  • Przetknij rury i przewody przez gumowe przepusty.
  • Wykonaj podłączenia elektryczne i hydrauliczne według schematów i zaleceń producenta.
  • Przeprowadź test ciśnieniowy instalacji.
  • Wykończ podłogę.

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Clima Canal wyposażony jest w mosiężny kolektor przyłączeniowy z odpowietrznikiem oraz gwinty wewnętrzne 1/2″. Grzejniki należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Grzejnik Clima Canal sterowany jest za pomocą zaworu termostatycznego z siłownikiem termicznym oraz regulatora obrotów wentylatora sygnałem sterującym 0-10 VDC.

  • jednostronne podłączenie do instalacji dwururowej po lewej stronie
  • wymiennik zawsze powinien być umieszczony po stronie okna lub ściany
  • pozostaw przestrzeń na zasłony pomiędzy grzejnikiem a oknem
  • wymiennik ciepła powinien być dostępny w celu utrzymania czystości
  • jeśli urządzenie nie jest montowane na płaskiej powierzchni, szczeliny powinny zostać wypełnione stałym materiałem.

PODŁĄCZENIA ELEKTRYCZNE

  • urządzenie powinno być zasilane z zewnętrznego zasilacza 24 VDC
  • prędkość wentylatorów sterowana jest sygnałem analogowym 0-10 VDC

BUDOWA GRZEJNIKA CLIMA CANAL 08

1
2
3
4
5
6
7
8
9

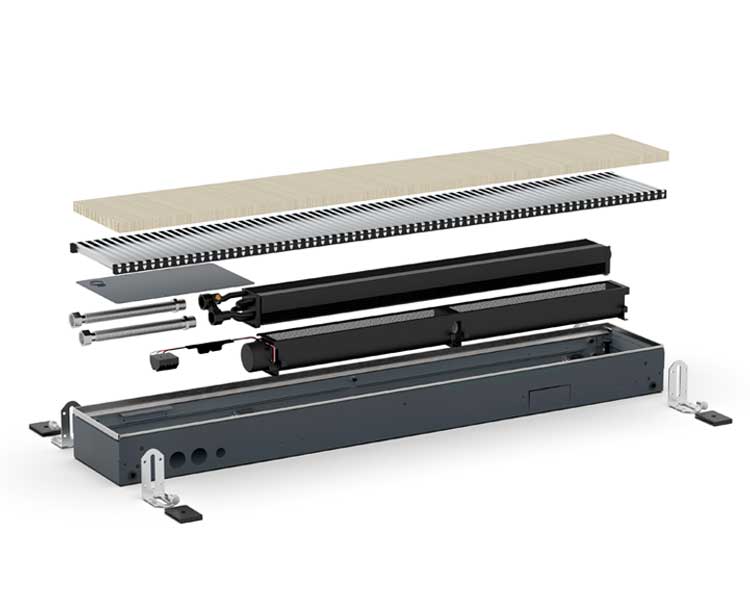

Clima Canal 08 - budowa

Grzejnik Clima Canal w wersji 08 posiada możliwość ogrzewania i/lub chłodzenia pasywnego.

  1. Bardzo sztywna i trwała obudowa grzejnika, wykonana z blachy galwanizowanej o grubości 1 mm. Lakierowana na kolor szary RAL 7024. Wyposażona w mocowania wymiennika ciepła i wentylatorów oraz system umożliwiający regulację wysokości grzejnika.
  2. Ramka regulowana w zakresie 8 mm z wykończeniem ze stali nierdzewnej i mocnym podparciem dla kratki.
  3. Wymiennik ciepła Jaga Low-H2O to lekkie, energooszczędne i doskonale zaprojektowane serce grzejnika. Wykonany z miedzi i aluminium, z mosiężnymi kolektorami przyłączeniowymi. Lakierowany na kolor czarny, co sprawia, że jest on bardzo dyskretny i niemalże niewidoczny we wnętrzu grzejnika.
  4. Wysokiej klasy energooszczędne wentylatory poprzeczne, wykonane w technologii bezszczotkowej EC co zapewnia pomijalne zużycie prądu oraz cichą i długą pracę urządzenia (ok. 50 000 godzin). Wyposażone w filtry siatkowe ze stali nierdzewnej.
  5. Kratka aluminiowa, drewniana lub ze stali nierdzewnej o specjalnie zaprojektowanym przez firmę Jaga kształcie profilów, zwiększającym wydajność i skuteczność grzejnika. Kratka aluminiowa dostępna jest również w 30 kolorach z palety Jaga.
  6. Płyta zabezpieczająca grzejnik na czas prac budowlanych.
  7. Elastyczne wężyki przyłączeniowe wykonane w całości ze stali nierdzewnej, umożliwiające wyjęcie wymiennika ciepła w celu oczyszczenia grzejnika.
  8. Uchwyty poziomujące, które umożliwiają poziomowanie grzejnika i pozwalają na stabilne zamocowanie do podłoża.
  9. Osłona przestrzeni zaworowej.
