SANI BASIC

Najprostsza drabinka łazienkowa

Zawsze ciepły i suchy ręcznik w twojej łazience. Oto dlaczego suszarki łazienkowe są największą innowacją w dziedzinie komfortowego ciepła. Jaga przedstawia Ci atrakcyjnie wyglądające i wydajne grzejniki. Różne rozmiary i modele pozwalają na zastosowanie urządzeń jako zasadniczego źródła ciepła w twojej łazience lub w mniejszych rozmiarach jako dodatkowego elementu grzejnego przeznaczonego do suszenia ręczników.

eyecathersEYECATCHERS
drabinki-lazienkoweDRABINKI ŁAZIENKOWE
temperatury-55-45DO ŚREDNICH TEMPERATUR ZASILANIA
temperatury-75-65DO WYSOKICH TEMPERATUR ZASILANIA
grzalkaZ OPCJĄ GRZAŁKI

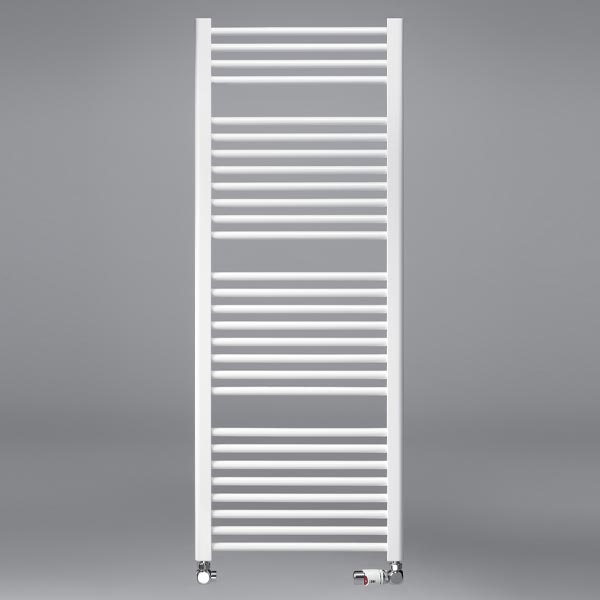

Grzejnik łazienkowy Sani Basic
Grzejnik łazienkowy Sani Basic z grzałką
Grzejnik łazienkowy Sani Basic

SPECYFIKACJA SANI BASIC

WYDAJNOŚCI i WYMIARY

ZAWORY i AKCESORIA

KOLORY

INSTALACJA

DO POBRANIA

WYDAJNOŚCI CIEPLNE

WYBIERZ PARAMETRY OGRZEWANIA
Temp. zasilania °C Temp. powrotu °C Temp. pomieszczenia °C
KOD ZAMÓWIENIA:

SKOPIOWANO
H L OGRZEWANIE
0
cm cm


Wydajności zmierzone zgodnie z normą EN 442

KOD ZAMÓWIENIA

SBAW. HHH LLL /XXX/MM

gdzie:
HHH = wysokość grzejnika w cm, LLL = długość grzejnika w cm, /XXX = kolor grzejnika wg palety Jaga, /MM = kod podłączeń

DOSTAWA STANDARDOWA

  • grzejnik łazienkowy lakierowany
  • centralne podłączenie MM dolne i 18, 81
  • zawiesia do grzejnika
  • chromowany odpowietrznik i 3 korki G1/2”

WYPOSAŻENIE OPCJONALNE:

  • zawory i głowice termostatyczne, sterowniki

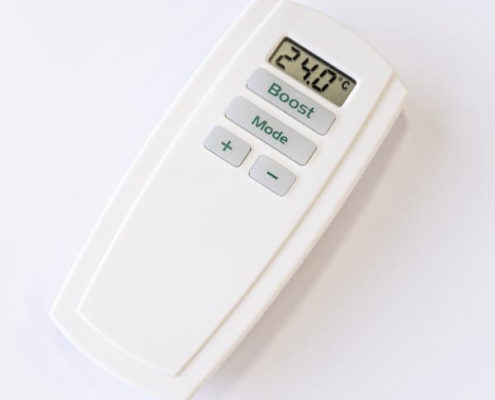

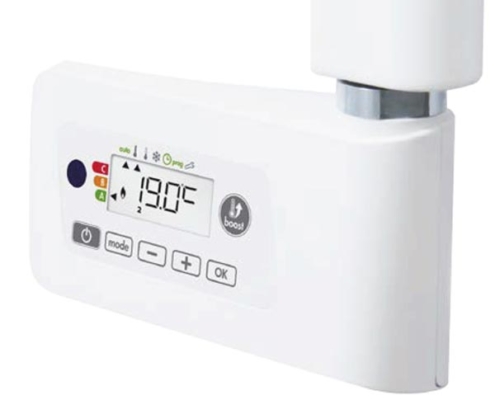

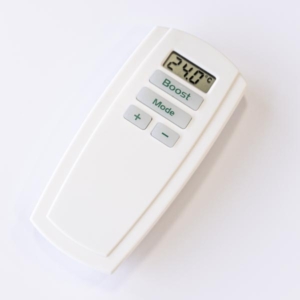

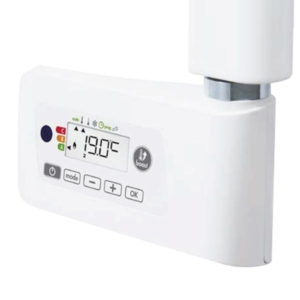

  • grzałka elektryczna

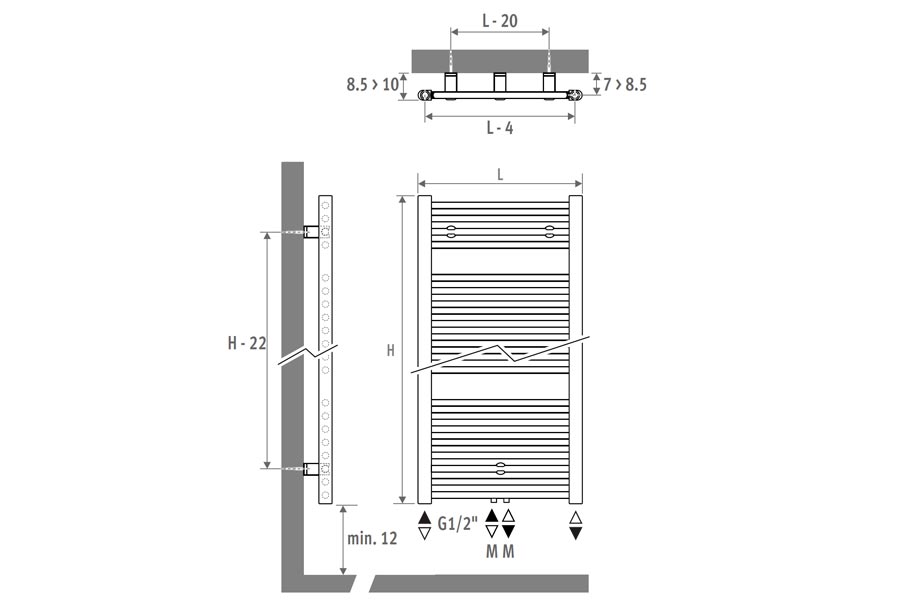

WYMIARY w cm

DOKUMENTACJA SANI BASIC

Karta katalogowa <br>Sani Basic
Icon
Karta katalogowa
Sani Basic
21 lutego 2024 957.39 KB

wydajności, wymiary, dane techniczne

https://www.jaga.com.pl/111aaa/wp-content/uploads/SaniBasic-karta.jpg
Instrukcja montażu <br>Sani Basic
Icon
Instrukcja montażu
Sani Basic
21 lutego 2024 779.54 KB

montaż urządzenia, wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/SaniBasic_Instrukcja.jpg
Karta kolorów Jaga
Icon
Karta kolorów Jaga
22 czerwca 2023 4.20 MB

paleta kolorów Jaga

https://www.jaga.com.pl/111aaa/wp-content/uploads/Karta-kolorow-Jaga.jpg
Zestawy podłączeń <br>i zawory Jaga
Icon
Zestawy podłączeń
i zawory Jaga
31 stycznia 2024 6.02 MB

dane techniczne i wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/Podlaczenia-i-zawory-Jaga.jpg
WIĘCEJ MATERIAŁÓW JAGA DO POBRANIA

ZESTAWY ZAWOROWE M24

GŁOWICE TERMOSTATYCZNE JAGA

PRZEGLĄD GŁOWIC

AKCESORIA

TERMOSTATY JAGA

STEROWNIKI DO SIŁOWNIKÓW
WSZYSTKIE AKCESORIA I ZAWORY JAGA

KOLORY STANDARDOWE

SUBTELNE i DYSKRETNE

KOLORY NATURY

METALE SZLACHETNE

WSZYSTKIE KOLORY I MATERIAŁY JAGA

INSTRUKCJA MONTAŻU:

Instrukcja montażu <br>Sani Basic
Icon
Instrukcja montażu
Sani Basic
21 lutego 2024 779.54 KB

montaż urządzenia, wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/SaniBasic_Instrukcja.jpg

INSTALACJA

Grzejnik Sani Basic wyposażony jest w stalowe kolektory przyłączeniowe.

  • Wyznacz punkty na zawiesia.
  • Zamontuj grzejnik na ścianie.
  • Dokręć zawory i podłącz do instalacji.
  • Zabezpiecz grzejnik na czas budowy folią lub kartonem.
  • Po zakończeniu prac budowlanych, usuń zabezpieczenie i zamontuj głowicę termostatyczną.

Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Sani Basic i Sani Bow należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Kod:
1° cyfra = zasilanie
2° cyfra = powrót

Standardowe podłączenia:

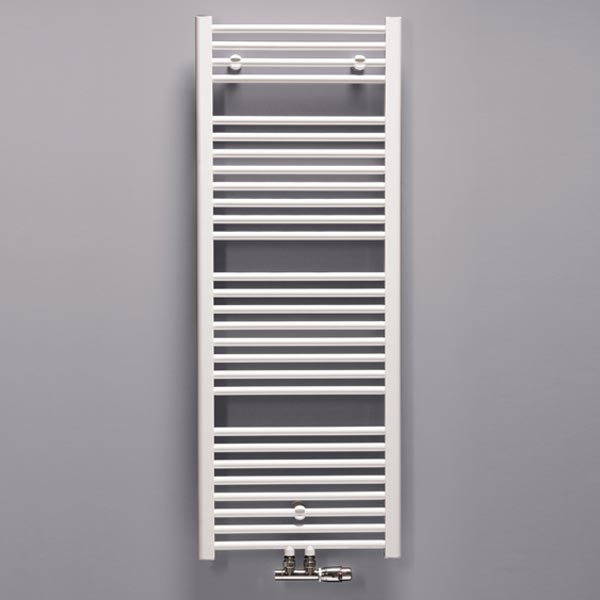

– podłączenie centralne MM dolne lub górne, zasilanie prawa lub lewa strona. Podłączenie 18 lub 81 jest również możliwe.

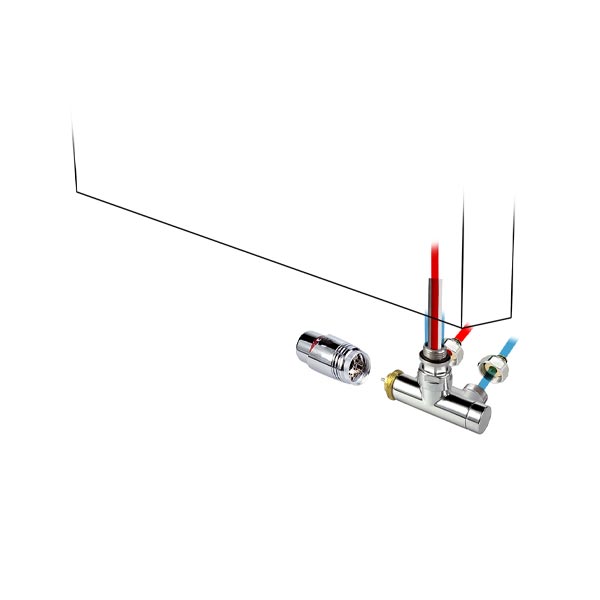

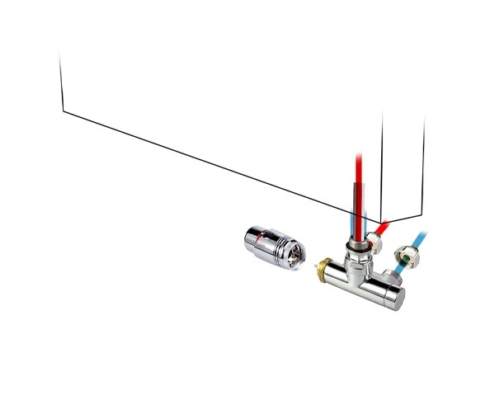

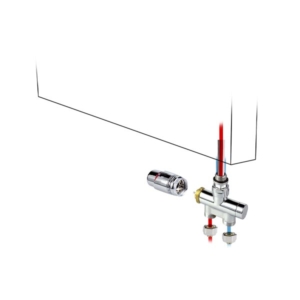

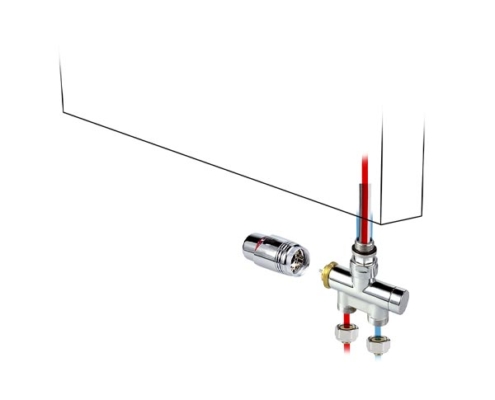

– podłączenie jednopunktowe: set 81 lub 82.
– podłączenie do instalacji jednorurowej kod MM i zestaw podłączeń 41 lub 42.

Inne podłączenia:
Kiedy zamawiane jest inne podłączenie, złącze MM pozostaje w grzejniku.
– podłączenie górne: wpisz kod 45 lub 54 zamiast 18. Rurka dyfuzyjna znajduje się w zestawie i powinna być zamontowana na powrocie. Należy przewidzieć odpowietrznik na instalacji powyżej grzejnika.

Możliwość zastosowania grzałki elektrycznej.

Istnieje kilka możliwości sterowania grzejnikami Sani Basic i Sani Bow:

  • siłownikiem termicznym sterowanym elektrycznie na rozdzielaczu
  • zaworem z głowicą termostatyczną

Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.
