• SANI RONDA

    KLASYCZNA DRABINKA ŁAZIENKOWA

SANI RONDA

Klasyczna drabinka łazienkowa

Zawsze ciepły i suchy ręcznik w twojej łazience. Oto dlaczego suszarki łazienkowe są największą innowacją w dziedzinie komfortowego ciepła. Jaga przedstawia Ci atrakcyjnie wyglądające i wydajne grzejniki. Różne rozmiary i modele pozwalają na zastosowanie urzadzeń jako zasadniczego źródła ciepła w twojej łazience, lub w mniejszych rozmiarach dodatkowego elementu grzejnego przeznaczonego do suszenia ręczników.

eyecathersEYECATCHERS
drabinki-lazienkoweDRABINKI ŁAZIENKOWE
temperatury-55-45DO ŚREDNICH TEMPERATUR ZASILANIA
temperatury-75-65DO WYSOKICH TEMPERATUR ZASILANIA
grzalkaZ OPCJĄ GRZAŁKI
Sani Ronda - kolor 233

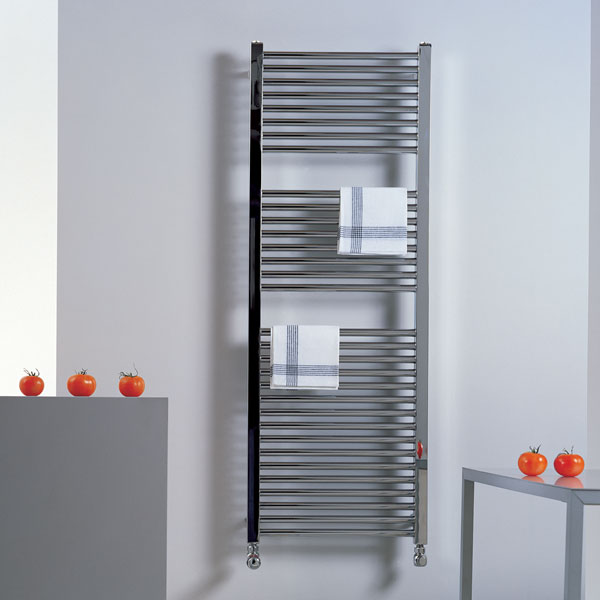

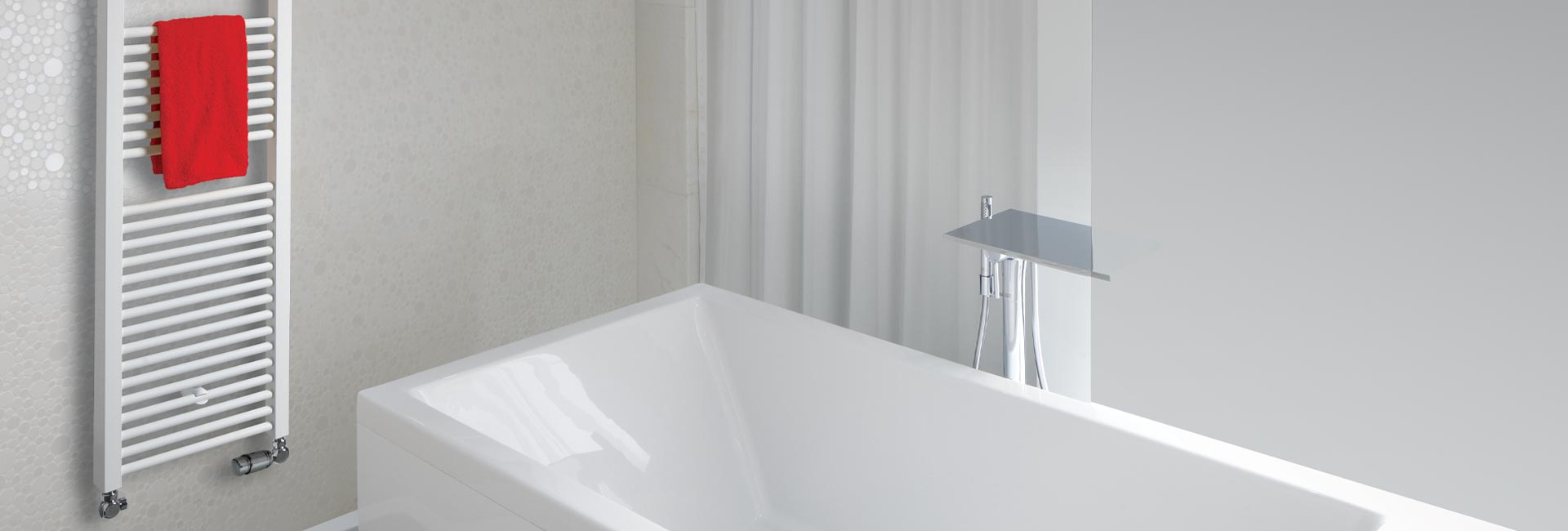

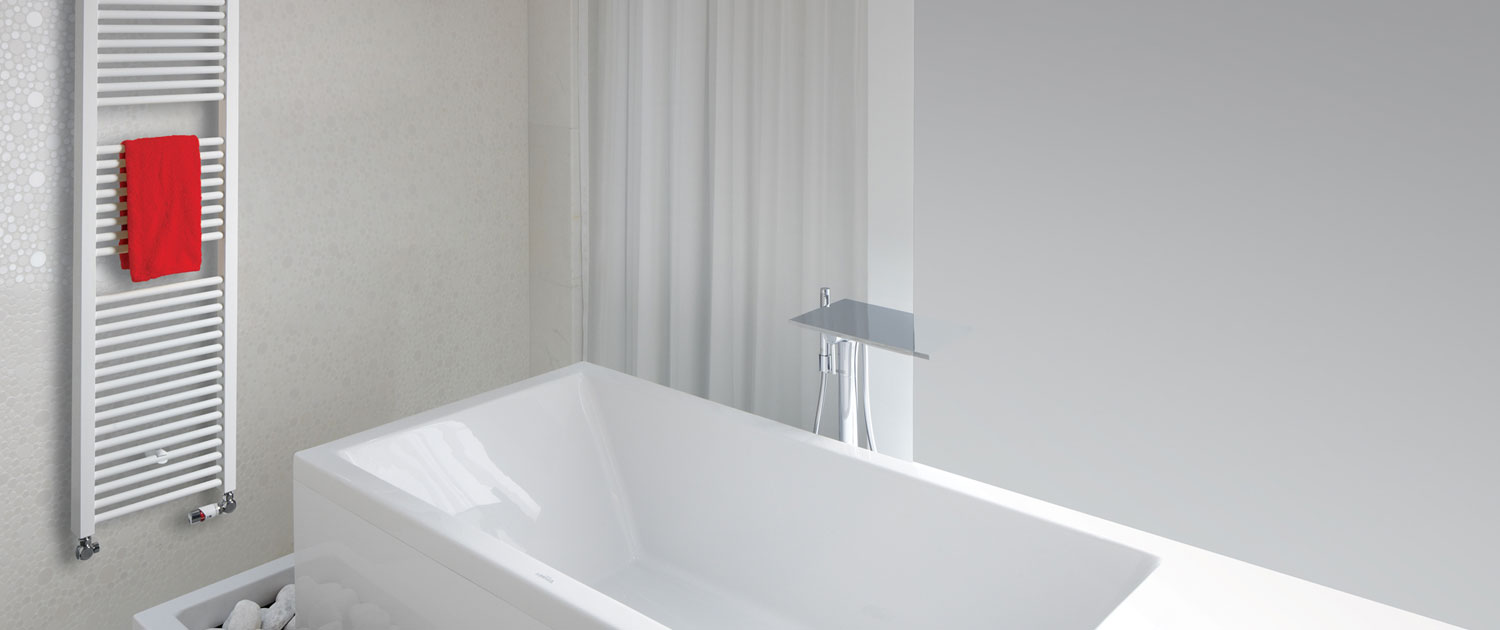

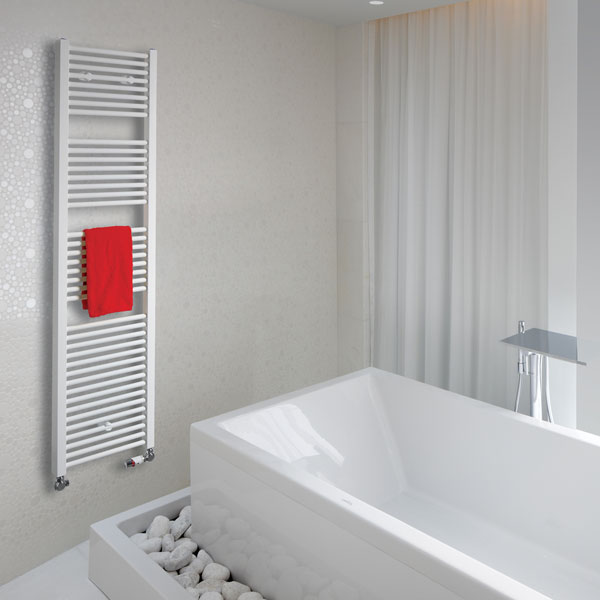

Grzejnik łazienkowy Sani Ronda

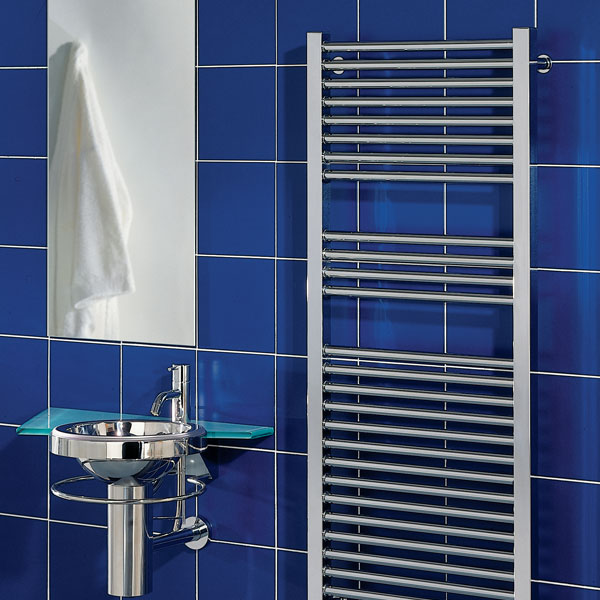

Grzejnik Sani Ronda - wersja chrom

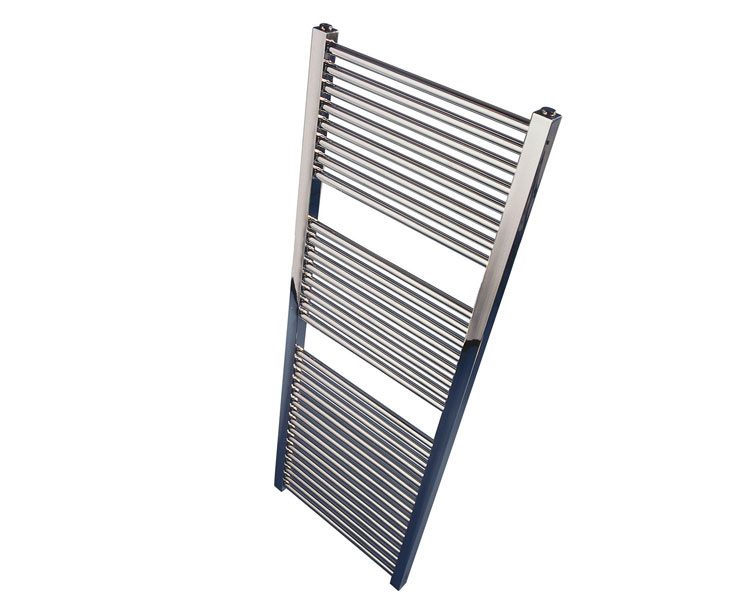

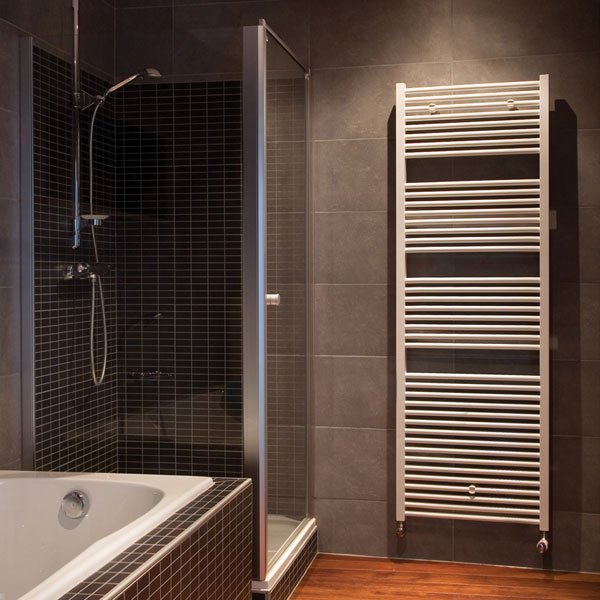

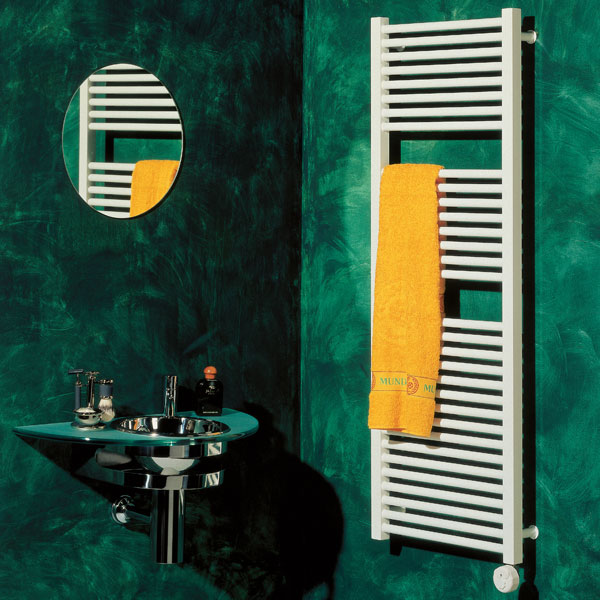

Sani Ronda - drabinka łazienkowa

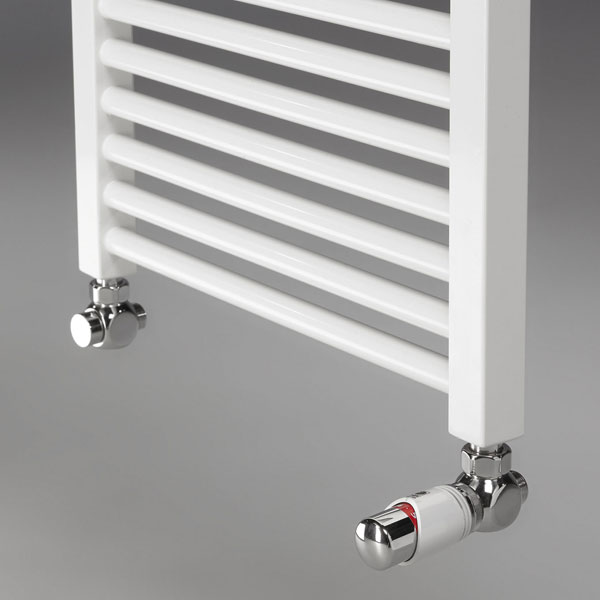

Sani Ronda - podłączenie 18/81

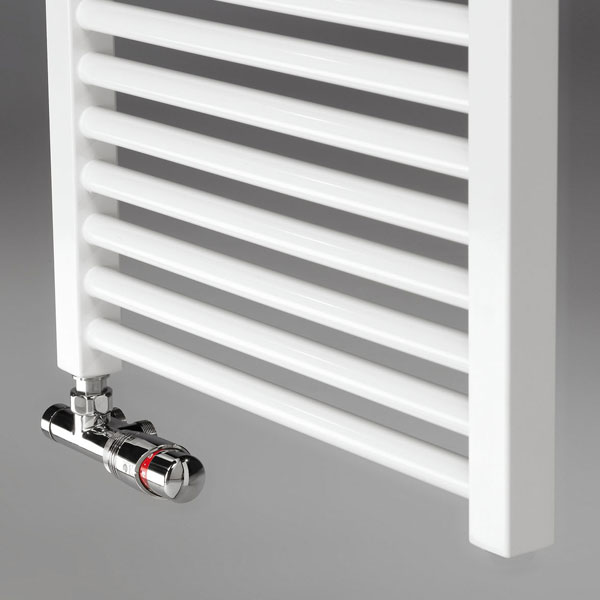

Sani Ronda - podłączenie jednopunktowe

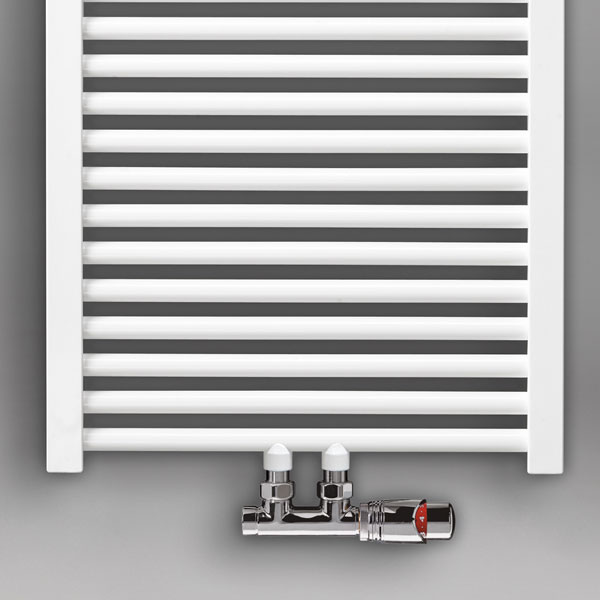

Grzejnik Sani Ronda - podłączenie MM

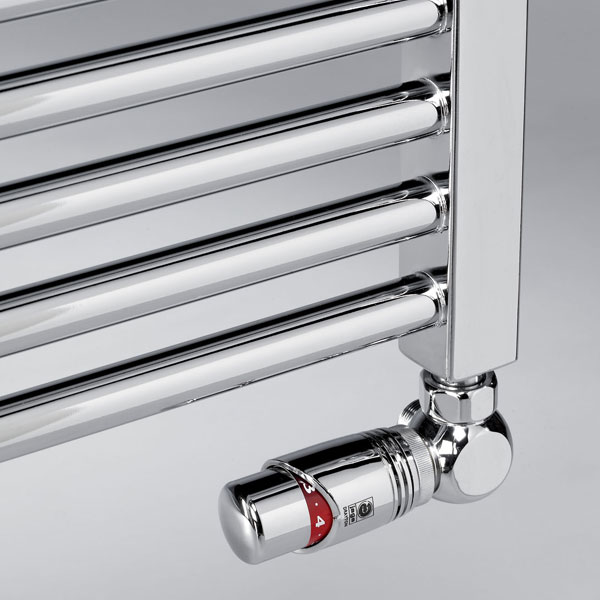

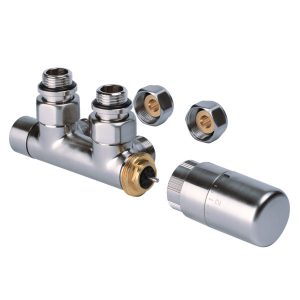

Grzejnik Sani Ronda chrom - zawór Jaga Deco

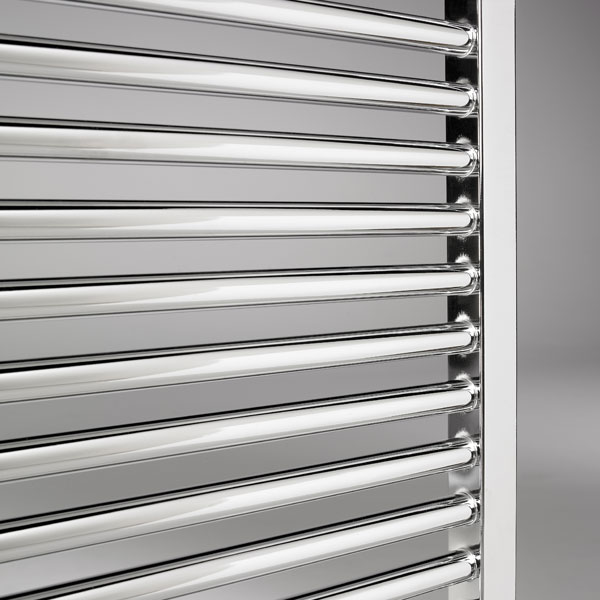

Grzejnik Sani Ronda - wersja chrom - detal

SPECYFIKACJA SANI RONDA

WYDAJNOŚCI i WYMIARY

ZAWORY i AKCESORIA

KOLORY

INSTALACJA

DO POBRANIA

WYDAJNOŚCI CIEPLNE

WYBIERZ PARAMETRY OGRZEWANIA
Temp. zasilania °C Temp. powrotu °C Temp. pomieszczenia °C
KOD ZAMÓWIENIA:

SKOPIOWANO
H L OGRZEWANIE
0
cm cm

Wydajności zmierzone zgodnie z normą EN 442

KOD ZAMÓWIENIA

SROW. HHH LLL /XXX/MM

gdzie:
HHH = wysokość grzejnika w cm, LLL = długość grzejnika w cm, /XXX = kolor grzejnika wg palety Jaga, /MM = kod podłączeń

DOSTAWA STANDARDOWA

  • grzejnik łazienkowy lakierowany
  • centralne podłączenie MM dolne i 18, 81
  • zawiesia do grzejnika
  • chromowany odpowietrznik i 3 korki G1/2”

WYPOSAŻENIE OPCJONALNE:

  • zawory i głowice termostatyczne, sterowniki
  • grzałka elektryczna

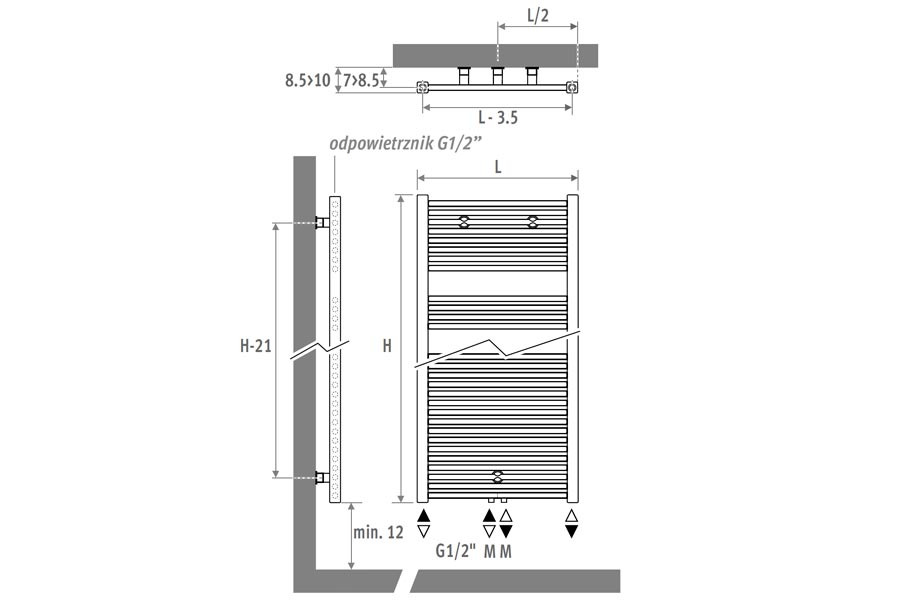

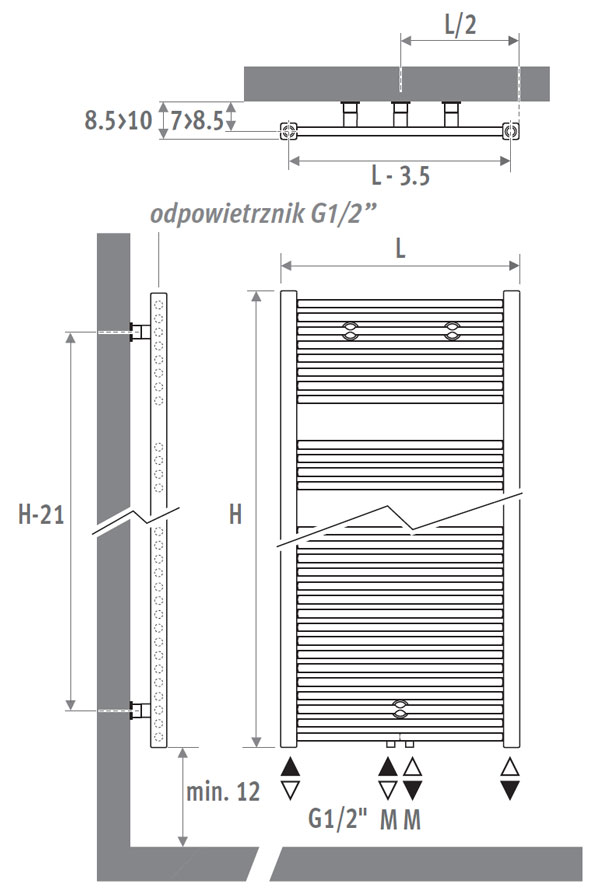

WYMIARY w cm

DOKUMENTACJA SANI RONDA

Karta katalogowa <br>Sani Ronda
Icon
Karta katalogowa
Sani Ronda
21 lutego 2024 834.55 KB

wydajności, wymiary, dane techniczne

https://www.jaga.com.pl/111aaa/wp-content/uploads/SaniRonda-karta.jpg
Instrukcja montażu <br>Sani Ronda
Icon
Instrukcja montażu
Sani Ronda
21 lutego 2024 5.31 MB

montaż urządzenia, wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/SaniRonda_Instrukcja.jpg
Karta kolorów Jaga
Icon
Karta kolorów Jaga
22 czerwca 2023 4.20 MB

paleta kolorów Jaga

https://www.jaga.com.pl/111aaa/wp-content/uploads/Karta-kolorow-Jaga.jpg
Zestawy podłączeń <br>i zawory Jaga
Icon
Zestawy podłączeń
i zawory Jaga
31 stycznia 2024 6.02 MB

dane techniczne i wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/Podlaczenia-i-zawory-Jaga.jpg
Sani Ronda pliki 3D
Icon
Sani Ronda pliki 3D
8 marca 2024 1.67 MB

pliki: dwg | skp | 3ds | max | fbx

https://www.jaga.com.pl/111aaa/wp-content/uploads/SaniRonda-CAD.jpg
WIĘCEJ MATERIAŁÓW JAGA DO POBRANIA

ZESTAWY ZAWOROWE M24

GŁOWICE TERMOSTATYCZNE JAGA

PRZEGLĄD GŁOWIC

AKCESORIA

TERMOSTATY JAGA

STEROWNIKI DO SIŁOWNIKÓW
WSZYSTKIE AKCESORIA I ZAWORY JAGA

KOLORY STANDARDOWE

SUBTELNE i DYSKRETNE

KOLORY NATURY

METALE SZLACHETNE

WSZYSTKIE KOLORY I MATERIAŁY JAGA

INSTRUKCJA MONTAŻU:

Instrukcja montażu <br>Sani Ronda
Icon
Instrukcja montażu
Sani Ronda
21 lutego 2024 5.31 MB

montaż urządzenia, wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/SaniRonda_Instrukcja.jpg

INSTALACJA

Grzejnik Sani Ronda wyposażony jest w stalowe kolektory przyłączeniowe.

  • Wyznacz punkty na zawiesia.
  • Zamontuj grzejnik Sani Ronda na ścianie.
  • Dokręć zawory i podłącz do instalacji.
  • Zabezpiecz grzejnik na czas budowy folią lub kartonem.
  • Po zakończeniu prac budowlanych, usuń zabezpieczenie i zamontuj głowicę termostatyczną.

Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Sani Ronda należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Kod:
1° cyfra = zasilanie
2° cyfra = powrót

Standardowe podłączenia:
– centralne podłączenie MM dolne lub górne, zasilanie z lewej lub prawej strony. Podłączenie 18 lub 81 jest również możliwe.

Inne podłączenia:
W przypadku zastosowania innych podłączeń kod MM będzie usunięty (bez dopłaty – dłuższy czas dostawy).
– podłączenie górne: wpisz kod 45 lub 54. Rurka dyfuzyjna w komplecie. Powinna być zamontowana na powrocie. Należy przewidzieć odpowietrznik na instalacji powyżej grzejnika.
– podłączenie boczne: wpisz kod 41 lub 58
– podłączenie jednopunktowe – set 81 lub 82.

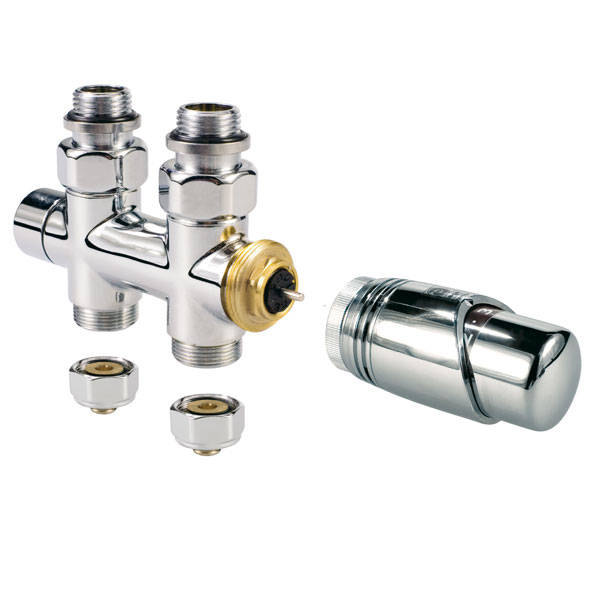

– podłączenie do instalacji jednorurowej kod MM i zestaw podłączeń 41 lub 42.

Możliwość zastosowania grzałki elektrycznej.

Istnieje kilka możliwości sterowania grzejnikami Sani Ronda:

  • siłownikiem termicznym sterowanym elektrycznie na rozdzielaczu
  • zaworem z głowicą termostatyczną

Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.
