STRADA HYBRID MM

Najbardziej ekologiczny grzejnik do pomp ciepła z centralnym podłączeniem

Im niższa temperatura wody, tym mniej ciepła może wyemitować grzejnik. Dlatego potrzebne są bardzo duże urządzenia grzewcze, lecz nie dzieje się tak w przypadku Strada Hybrid. System DBH zapewnia wystarczającą dodatkową moc, więc można przejść na niskie temperatury zasilania, bez potrzeby zwiększania gabarytów urządzeń. Oto dlaczego Strada Hybrid jest najlepszą jednostką grzewczą do pomp ciepła.

  • Wydajne i bezproblemowe ogrzewanie przy najniższych temperaturach zasilania.
  • Energooszczędne pasywne chłodzenie w połączeniu z dowolną pompą ciepła, która może dostarczać czynnik chłodniczy.
  • Poprawia sezonową wydajność i efektywność każdej pompy ciepła.
  • Powoduje, że kotły kondensacyjne pracują przy najniższej temperaturze zasilania i są bardziej efektywne.
  • Dyskretna i smukła linia z gładkim panelem przednim oraz stylową aluminiową kratką.
  • Technologia Low-H2O z superprzewodnym i ultraszybkim wymiennikiem ciepła gwarantuje niskie zużycie energii i maksymalną emisję ciepła.
  • Podwójny wymiennik Twin Power zapewnia lepszą kompensację chłodu przy dużych przeszkleniach lub kratkach wentylacyjnych.
  • Przystosowana do integracji z zaworem i ukrytymi pod obudową podłączeniami.
  • Bezpieczna temperatura powierzchni grzejnika.
  • 30 lat gwarancji na wymiennik ciepła.
  • OGRZEWANIE

    Idealne do pomp ciepła
    35/30/20ºC

  • CHŁODZENIE PASYWNE

    Możliwość chłodzenia pasywnego
    16/18/27ºC

  • 30 LAT GWARANCJI

    30 lat gwarancji na wymiennik ciepła Low-H2O.

  • SYSTEM DBH

    System umożliwiający ogrzewanie i chłodzenie pasywne z zaawansowanym systemem sterowania.

SPECYFIKACJA STRADA HYBRID MM

WYDAJNOŚCI i WYMIARY

ZAWORY i AKCESORIA

KOLORY

INSTALACJA

DO POBRANIA

WYDAJNOŚCI CIEPLNE i CHŁODNICZE

WYBIERZ PARAMETRY OGRZEWANIA
Temp. zasilania °C Temp. powrotu °C Temp. pomieszczenia °C
KOD ZAMÓWIENIA:
STRW. 50 120 11 /KOLOR/ACO
SKOPIOWANO
H L TYP OGRZEWANIE CHŁODZENIE PASYWNE CIŚNIENIE AKUSTYCZNE MOC ELEKTRYCZNA
0 16/18/27 °C Bieg DBH wentylatora

Wydajności zmierzone zgodnie z normą EN 16430 | poziomy hałasu zmierzone zgodnie z ISO 3741: 2010

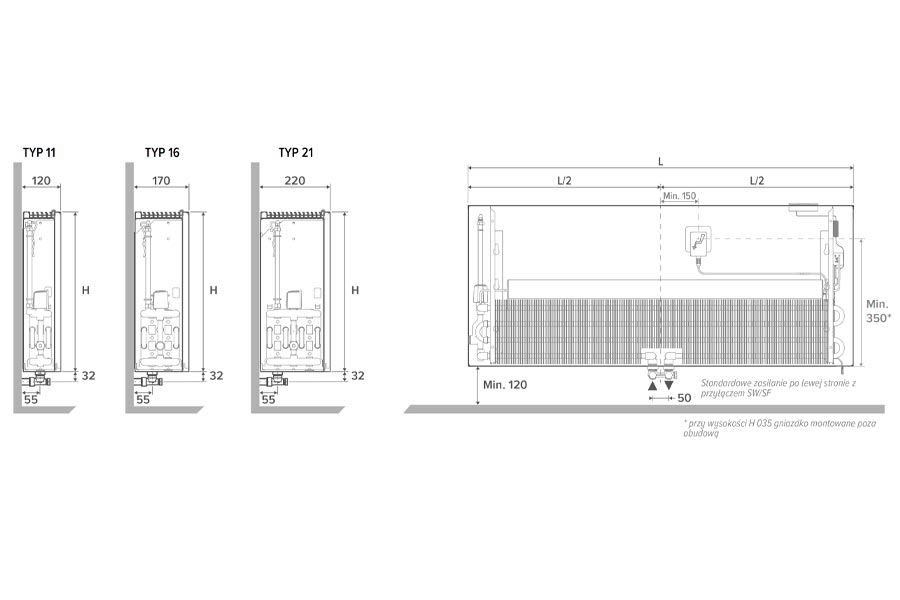

WYMIARY w mm

BLOKI ZAWOROWE MM

KOD ZAMÓWIENIA

STRW. HHH LLL TT /XXX/MM HT/BB/ZZZ

gdzie HHH = wysokość grzejnika w cm, LLL = długość w cm, TT = typ oraz /XXX = kolor wg palety Jaga, /BB = blok zaworowy, /ZZZ = kod złaczy zaciskowych

DZIAŁANIE JEDNOSTKI

Strada Hybrid posiada dokładne czujniki temperatury pomieszczenia i zasilania. W zależności od zmierzonej temperatury czynnika i pomieszczenia, prędkość wentylatorów będzie modulowana w zakresie od 26 dB (A) (prędkość 1) do 30 dB(A) (prędkość 2). Maksymalną moc uzyskuje się przy ręcznym ustawieniu Boost (= prędkość 3).

DOSTAWA STANDARDOWA

Wstępnie zmontowana jednostka posiada:

  • wymiennik ciepła Low-H2O z wkładką zaworową, napędem termoelektrycznym i przedłużonym odpowietrznikiem
  •  jednostka z wentylatorem, panelem sterowania, kontrolerem i zasilaczem 24 VDC
  • estetyczna smukła obudowa
  • sterowanie termostatyczne za pomocą panelu dotykowego
  • blok przyłączeniowy Eurocone do ściany lub podłogi
  • dostarczany w tekturowym pudełku, które może być użyte jako ochrona urządzenia po instalacji

Grzejnik nie jest wyposażony w czujnik kondensacji. Musi on być zintegrowany z instalacją (tylko do chłodzenia).

DOKUMENTACJA STRADA HYBRID MM

21 marca 2024 1.78 MB

wydajności, wymiary, dane techniczne

https://www.jaga.com.pl/111aaa/wp-content/uploads/StradaHybridMM-karta.jpg
21 marca 2024 6.21 MB

montaż urządzenia, wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/StradaHybridMM_Instrukcja.jpg
10 stycznia 2023 1378.00 KB

przeliczanie parametrów

https://www.jaga.com.pl/111aaa/wp-content/uploads/Selectiontool_Jaga_Low-H2O-Hybrid.jpg
22 czerwca 2023 4.20 MB

paleta kolorów Jaga

https://www.jaga.com.pl/111aaa/wp-content/uploads/Karta-kolorow-Jaga.jpg
1 września 2023 3.12 MB

pliki: dwg | skp | 3ds | max | fbx

https://www.jaga.com.pl/111aaa/wp-content/uploads/Strada-CAD-1.jpg

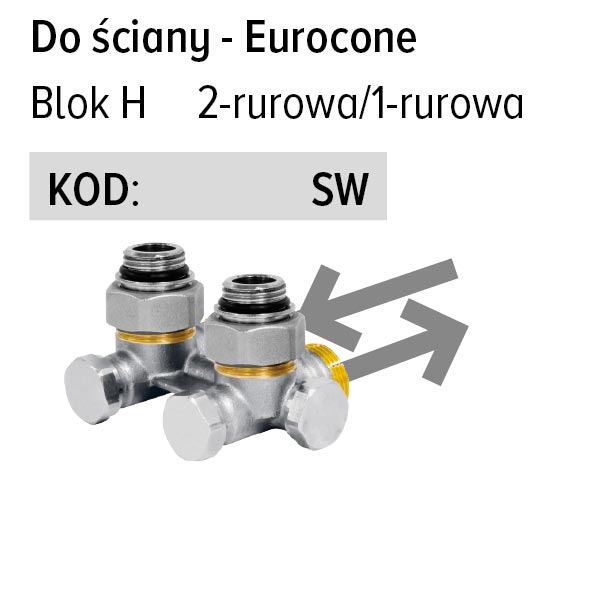

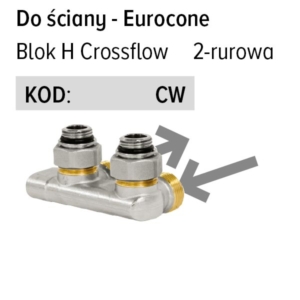

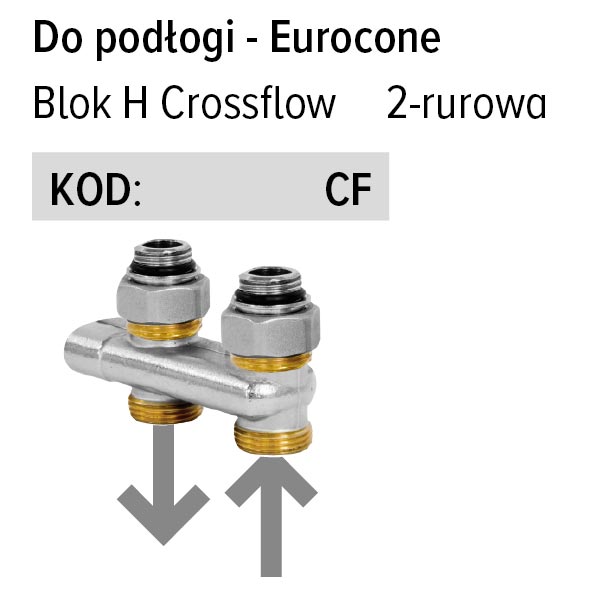

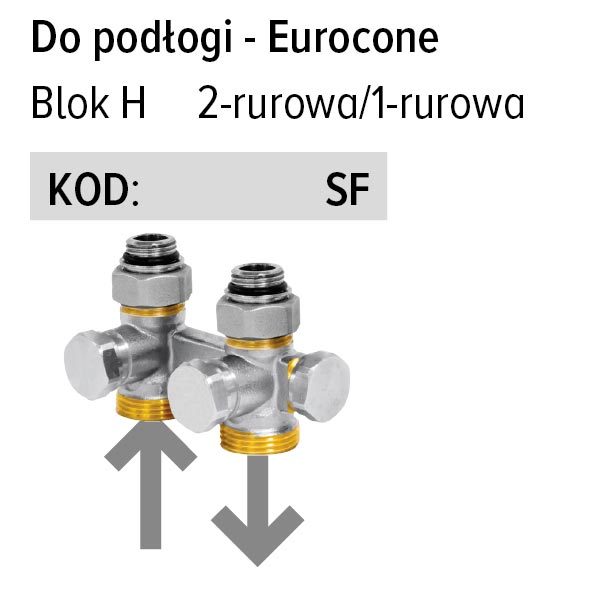

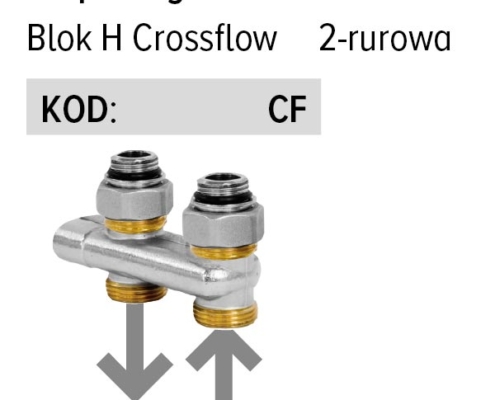

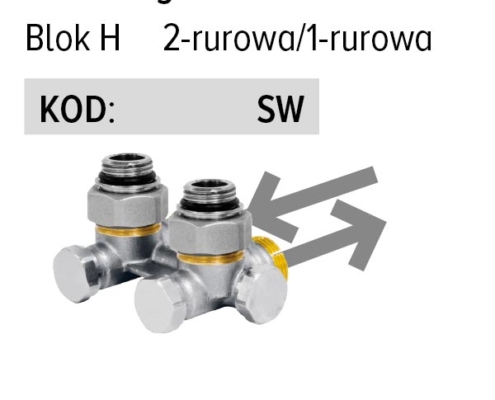

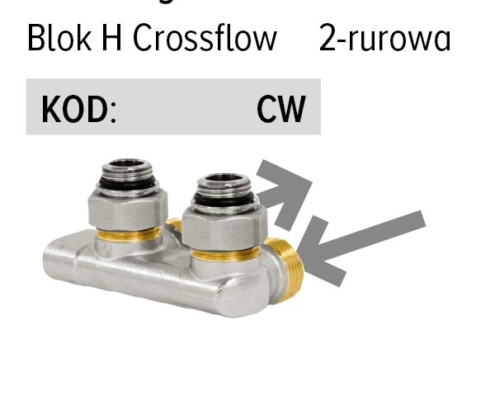

BLOKI ZAWOROWE

STRADA HYBRID MM

KOLORY STANDARDOWE

SUBTELNE i DYSKRETNE

KOLORY NATURY

METALE SZLACHETNE

INSTRUKCJA MONTAŻU:

21 marca 2024 6.21 MB

montaż urządzenia, wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/StradaHybridMM_Instrukcja.jpg

PODŁĄCZENIA HYDRAULICZNE

Zasilanie u dołu grzejnika na środku w rozstawie 50 mm, do ściany lub podłogi, z lewej lub prawej strony, w zależności od wybranego bloku podłączeniowego.

PODŁĄCZENIA ELEKTRYCZNE

System DBH wymaga gniazdka elektrycznego w pobliżu urządzenia. Przy wysokości 50 i 65 cm można zainstalować gniazdko elektryczne pod obudową lub doprowadzić przewód zasilający. Jeśli wysokość wynosi 35 cm, tylko przewód zasilający może być zainstalowany wewnątrz obudowy. Nie instaluj gniazdka elektrycznego poniżej podłączenia hydraulicznego.

DZIAŁANIE URZĄDZENIA

Strada Hybrid posiada dokładne czujniki temperatury pomieszczenia i zasilania. W zależności od zmierzonej temperatury czynnika i pomieszczenia, prędkość wentylatorów będzie modulowana w zakresie od 26 dB (A) (prędkość 1) do 30 dB(A) (prędkość 2). Maksymalną moc uzyskuje się przy ręcznym ustawieniu Boost (= prędkość 3).

System DBH nie steruje pompą ciepła ani kotłem.

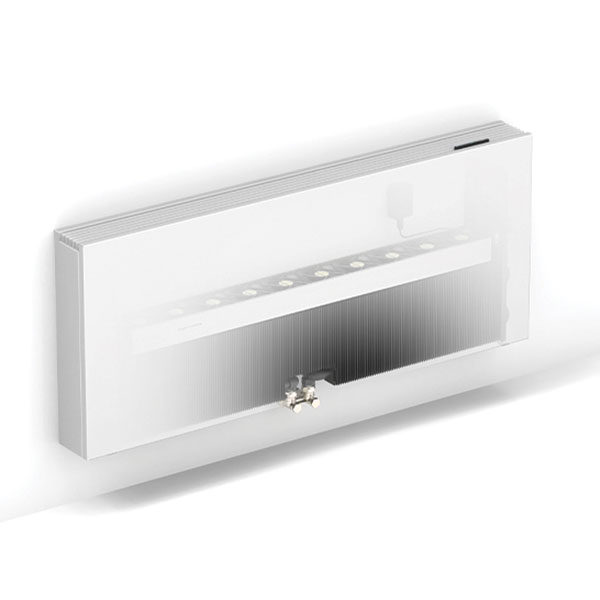

BUDOWA GRZEJNIKA STRADA HYBRID MM

1
2
3
4
5
6
7
8

WYMIENNIK CIEPŁA LOW-H2O Z SYSTEMEM DBH

  1. Wymiennik ciepła Jaga Low-H2O nie jest wykonany ze stali, ale z materiałów o najlepszej przewodności cieplnej – miedzi i aluminium, dzięki którym ciepło błyskawicznie przekazywane jest do pomieszczenia. Doskonała przewodność umożliwia obniżenie temperatury zasilającej!
  2. Jednostki systemu DBH złożone z cichych i trwałych wentylatorów z silnikami EC.
  3. Kontroler Jaga DPC z czujnikami temperatury czynnika i pomieszczenia. Umożliwia inteligentne sterowanie.
  4. Panel sterujący z funkcją ustawienia trybu ogrzewania, chłodzenia.
  5. Zasilacz systemu 24 VDC
  6. Zestaw przyłączeniowy z siłownikiem, dobrany w zależności rodzaju podłączenia i funkcji.
  7. Obudowa grzejnika wykończona poliestrowym, odpornym na zarysowania lakierem o delikatnej strukturze.
  8. Blok podłączeniowy MM – możliwość wyboru podłączenia do ściany lub do podłogi oraz zasilania z lewej lub prawej strony bloku.

MULTIFUNKCJONALNA INTELIGENCJA

ZINTEGROWANE STEROWANIE

Strada Hybrid posiada dokładne czujniki temperatury pomieszczenia i zasilania. W zależności od zmierzonej temperatury czynnika i pomieszczenia, prędkość wentylatorów będzie modulowana w zakresie od 26 dB (A) (prędkość 1) do 30 dB(A) (prędkość 2). Maksymalną moc uzyskuje się przy ręcznym ustawieniu Boost (= prędkość 3).
