• FREEDOM

    WOLNOŚĆ WYBORU ŹRÓDŁA ENERGII,
    RODZAJU INSTALACJI I ZASTOSOWANIA

Freedom-model

FREEDOM

Wolność wyboru źródła energii, rodzaju instalacji i zastosowania

Skuteczny przy najniższych temperaturach zasilania
Freedom ma ogromną wydajność w połączeniu z każdym źródłem energii. Im niższa jest temperatura wody, tym wyraźniejsze są korzyści z jego mocy i elastyczności! Jest to idealne rozwiązanie do stosowania z pompami ciepła i nowoczesnymi systemami działającymi przy bardzo niskich temperaturach zasilania.

Kompaktowy i elegancki design
Stojące grzejniki Freedom, wyposażone w innowacyjną i przyjazną dla środowiska hybrydową technologię Jaga, są kompaktowe i atrakcyjne stylistycznie. Zwarta konstrukcja powoduje, że są one efektywniejsze od wielkogabarytowych tradycyjnych grzejników lub klimakonwektorów i mogą być zintegrowane z koncepcją każdego wnętrza.

Ogrzewanie i chłodzenie
Pomimo swojej kompaktowej konstrukcji, Freedom może spełnić wymagania dużego systemu ogrzewania i chłodzenia! Freedom standardowo wyposażony jest w tackę skroplin.

  • Funkcja grzania oraz grzania i chłodzenia w wersji podstawowej.
  • Bezpieczne napięcie zasilania 24 VDC
  • Energooszczędne i ciche wentylatory bezszczotkowe EC (0-10V)

  • Możliwość ogrzewania,
    i chłodzenia

  • OGRZEWANIE

    Idealne do pomp ciepła
    35/30/20ºC

  • CHŁODZENIE PASYWNE

    Możliwość chłodzenia pasywnego
    16/18/27ºC

  • CHŁODZENIE AKTYWNE

    Możliwość chłodzenia aktywnego
    7/12/27ºC

Grzejnik Freedom
Grzejnik Clima / Quatro Canal - kratka BNC - lakierowana

SPECYFIKACJA FREEDOM

WYDAJNOŚCI i WYMIARY

ZAWORY i AKCESORIA

KOLORY

INSTALACJA

DO POBRANIA

WYDAJNOŚCI CIEPLNE i CHŁODNICZE

WYBIERZ PARAMETRY OGRZEWANIA
Temp. zasilania °C Temp. powrotu °C Temp. pomieszczenia °C
KOD ZAMÓWIENIA:

SKOPIOWANO
H L W OGRZEWANIE CHŁODZENIE PASYWNE CHŁODZENIE AKTYWNE BIEG CIŚNIENIE MOC ELEKTR.
0 16/18/27 °C 7/12/27 °C wentylatora AKUSTYCZNE wentylatora
cm cm cm     całkowita odczuwalna

Wydajności zmierzone zgodnie z normą EN 16430 | poziomy hałasu zmierzone zgodnie z ISO 3741: 2010

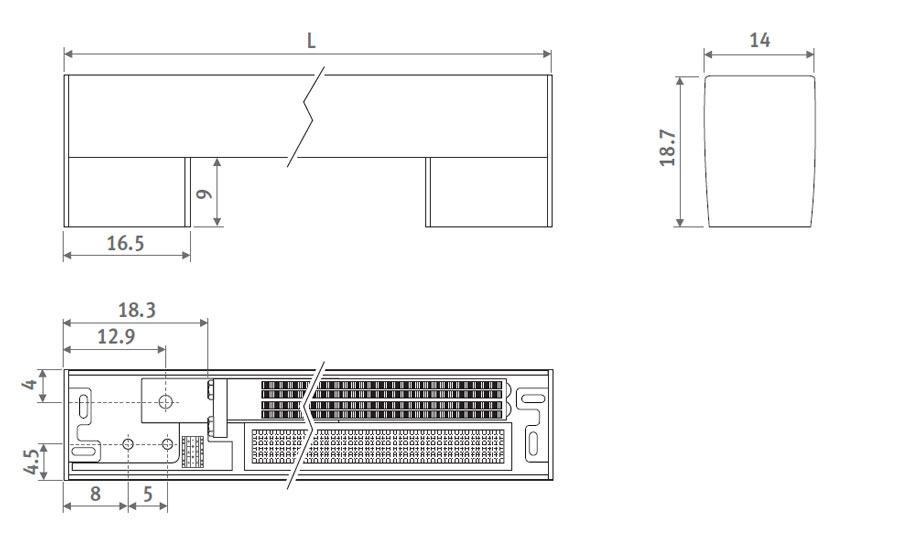

WYMIARY w cm

Freedom-Clima-wymiary

KOD ZAMÓWIENIA:

FDCF. 020 LLL 19 /XXX/CCC

gdzie:
020 = wysokość w cm
LLL = długość w cm
19  = szerokość w cm
/XXX = rodzaj kratki BNA lub BNC
/CCC = kolor kratki tylko w przypadku kratek lakierowanych BNC

DOSTAWA STANDARDOWA:

Zmontowany grzejnik stojący.

Zestaw zawiera:

  • aluminiową obudowę
  •  aluminiowe panele końcowe
  • aluminiowe kratki
  • poprzeczne wentylatory 24 VDC i zintegrowane filtry ze stali nierdzewnej
  • dynamiczny wymiennik ciepła z elastycznymi wężykami ze stali nierdzewnej 1/2” (L 15 > 25 cm)
  • podłączenia hydrauliczne i elektryczne w lewej nóżce
  • wentylatory sterowane sygnałem 0-10VDC

DOKUMENTACJA FREEDOM

Karta katalogowa <br> Freedom
Icon
Karta katalogowa
Freedom
24 stycznia 2023 1.49 MB

wydajności, wymiary, dane techniczne

https://www.jaga.com.pl/111aaa/wp-content/uploads/Freedom-karta-kat.jpg
Instrukcja montażu <br> Freedom
Icon
Instrukcja montażu
Freedom
24 stycznia 2023 3.61 MB

instrukcja montażu, CE

https://www.jaga.com.pl/111aaa/wp-content/uploads/Freedom-instrukcja.jpg
Program doboru <br> Freedom
Icon
Program doboru
Freedom
24 stycznia 2023 224.92 KB

przeliczanie parametrów

https://www.jaga.com.pl/111aaa/wp-content/uploads/SelectionTool-Freedom.jpg
Karta kolorów Jaga
Icon
Karta kolorów Jaga
22 czerwca 2023 4.20 MB

paleta kolorów Jaga

https://www.jaga.com.pl/111aaa/wp-content/uploads/Karta-kolorow-Jaga.jpg
Freedom <br>pliki 3D
Icon
Freedom
pliki 3D
8 marca 2024 2.55 MB

pliki: dwg | skp | 3ds | max | fbx

https://www.jaga.com.pl/111aaa/wp-content/uploads/Freedom-CAD.jpg
WIĘCEJ MATERIAŁÓW JAGA DO POBRANIA

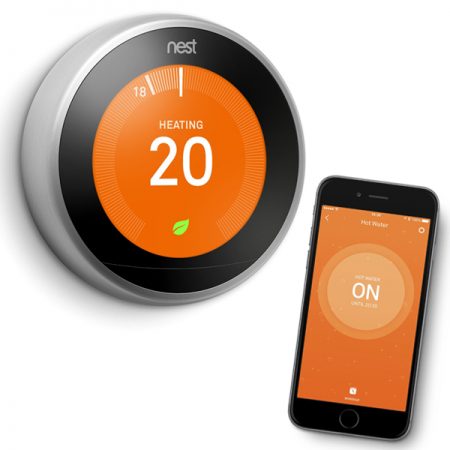

TERMOSTATY JAGA

STEROWNIKI I ZASILACZE

SIŁOWNIKI TERMOELEKTRYCZNE

STEROWANIE ZA POMOCĄ TERMOSTATU

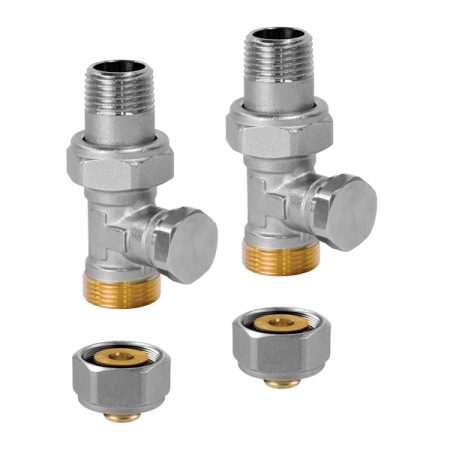

ZESTAWY ZAWOROWE EUROCONE

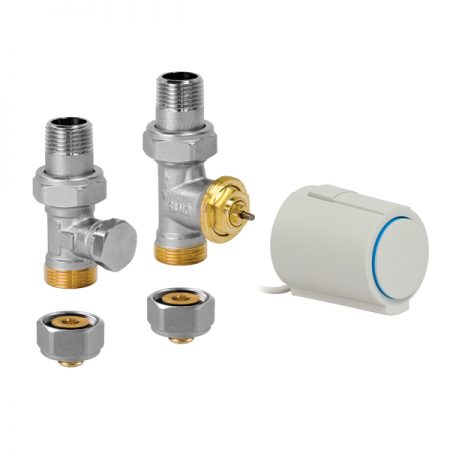

KOMPLET Z SIŁOWNIKIEM I ZŁĄCZAMI
WSZYSTKIE AKCESORIA I ZAWORY JAGA

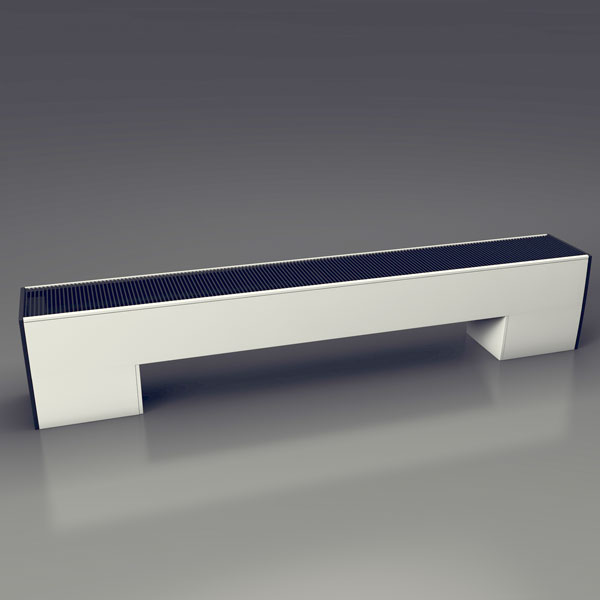

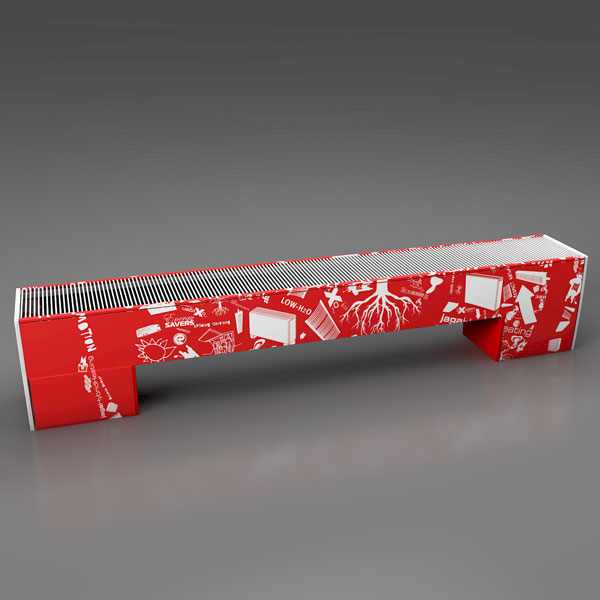

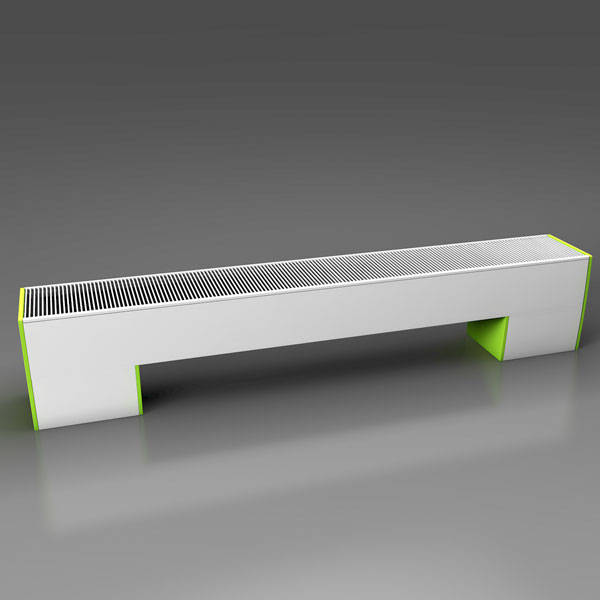

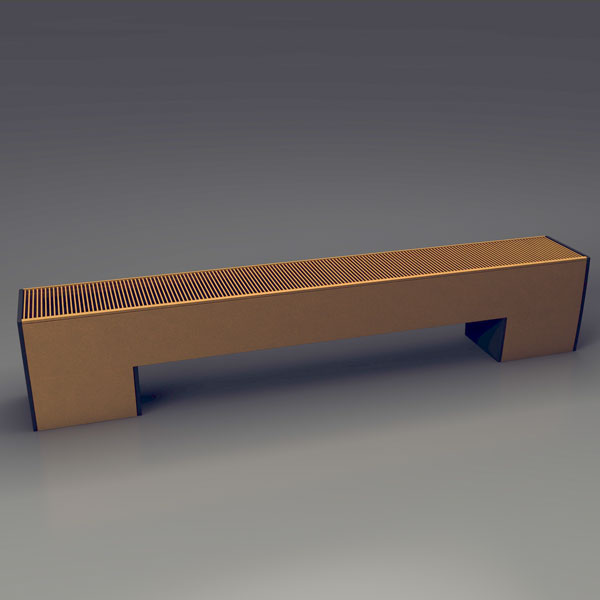

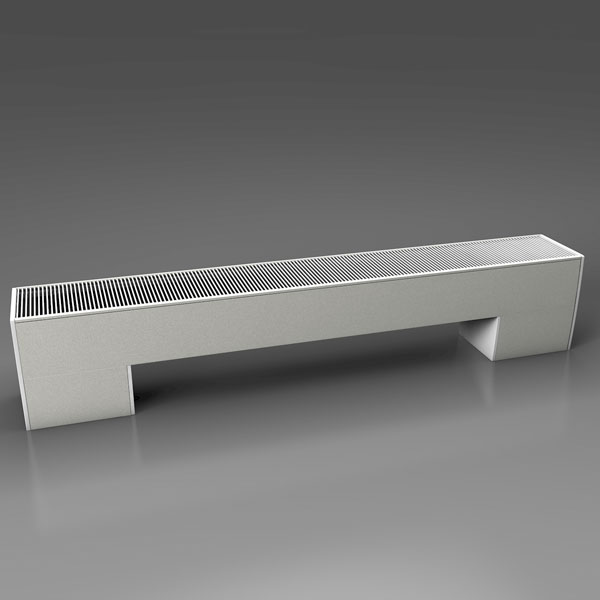

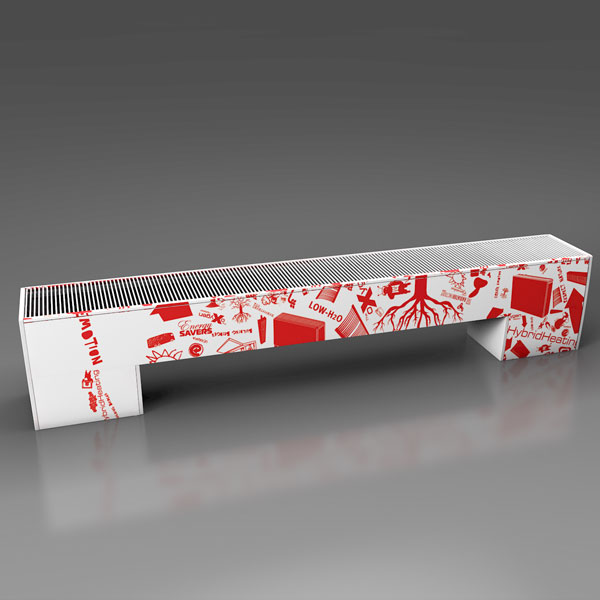

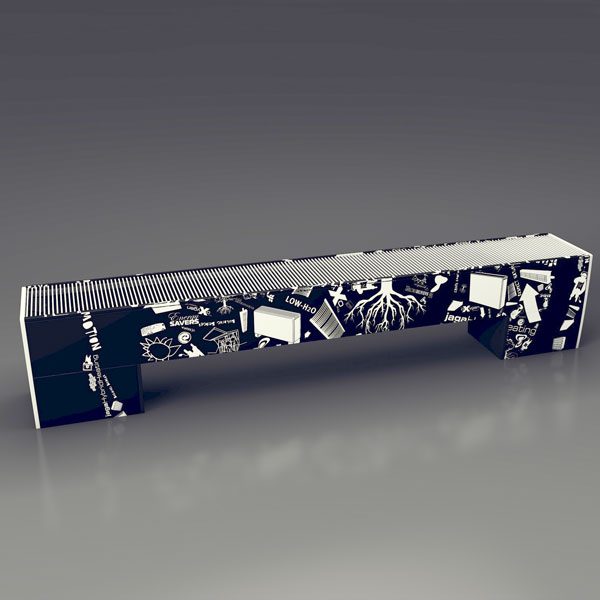

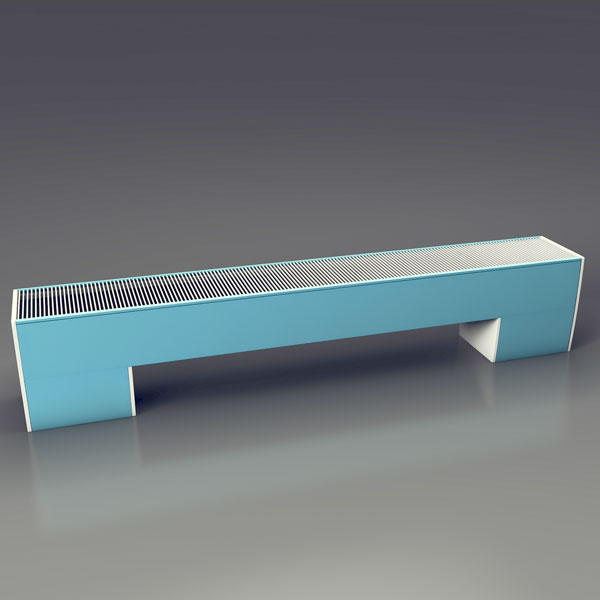

KOLORY STANDARDOWE

Kratki nie mogą być lakierowane na kolor 001

SUBTELNE i DYSKRETNE

KOLORY NATURY

METALE SZLACHETNE

WSZYSTKIE KOLORY I MATERIAŁY JAGA

INSTRUKCJA MONTAŻU

Instrukcja montażu <br> Freedom
Icon
Instrukcja montażu
Freedom
24 stycznia 2023 3.61 MB

instrukcja montażu, CE

https://www.jaga.com.pl/111aaa/wp-content/uploads/Freedom-instrukcja.jpg

Grzejnik Freedom dostarczany jest jako kompletnie zmontowana i gotowa do zainstalowania jednostka.

  • Łatwy montaż bez potrzeby składania urządzenia na miejscu.
  • Zamontuj grzejnik i przykręć obudowę do podłogi.
  • Wykonaj podłączenia elektryczne i hydrauliczne według schematów i zaleceń producenta.
  • Przeprowadź test ciśnieniowy instalacji.

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Freedom wyposażony jest w mosiężny kolektor przyłączeniowy z odpowietrznikiem oraz gwinty wewnętrzne 1/2″. Grzejniki należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Grzejnik Freedom Clima sterowany jest za pomocą zaworu termostatycznego z siłownikiem termicznym oraz regulatora obrotów wentylatora sygnałem sterującym 0-10 VDC.
Grzejnik Freedom Micro sterowany jest za pomocą zaworu termostatycznego z siłownikiem termicznym oraz włącznika wentylatora on/off.

  • wymienniki ciepła podłączane są z jednej strony, zawsze po lewej stronie grzejnika, za pomocą elastycznych przyłączy ze stali nierdzewnej
  • Freedom montowany jest zawsze wymiennikiem od strony okna lub ściany
  • należy zapewnić odpowiednią ilość miejsca na zasłony, pomiędzy oknem i obudową grzejnika
  • w przypadku chłodzenia należy izolować zawory i rury, aby uniknąć kondensacji.

PODŁĄCZENIA ELEKTRYCZNE

  • urządzenie powinno być zasilane z zewnętrznego zasilacza 24 VDC
  • prędkość wentylatorów sterowana jest sygnałem analogowym 0-10 VDC

BUDOWA GRZEJNIKA FREEDOM

1
2
3
4
5
6
7
  1. Bardzo sztywna i trwała obudowa grzejnika, wykonana z profilu aluminiowego.
  2. Końcowe panele zamykająca obudowę grzejnika, umożliwiające łatwy dostęp do zaworów i siłownika.
  3. Obudowa wewnętrzna grzejnika w kolorze czarnym z tacą skroplin.
  4. Wymiennik ciepła Jaga Low-H2O to lekkie, energooszczędne i doskonale zaprojektowane serce grzejnika. Wykonany z miedzi i aluminium, z mosiężnymi kolektorami przyłączeniowymi. Lakierowany na kolor czarny, co sprawia, że jest on bardzo dyskretny i niemalże niewidoczny we wnętrzu grzejnika.
  5. Wysokiej klasy energooszczędne wentylatory poprzeczne, wykonane w technologii bezszczotkowej EC co zapewnia pomijalne zużycie prądu oraz cichą i długą pracę urządzenia (ok. 50 000 godzin). Wyposażone w filtry siatkowe ze stali nierdzewnej.
  6. Kratka aluminiowa (Freedom Clima) lub ze stali nierdzewnej (Freedom Micro) o specjalnie zaprojektowanym przez firmę Jaga kształcie profilów, zwiększającym wydajność i skuteczność grzejnika. Kratka aluminiowa i nierdzewna dostępna jest również w 30 kolorach z palety Jaga.
  7. Elastyczne wężyki przyłączeniowe wykonane w całości ze stali nierdzewnej, umożliwiające wyjęcie wymiennika ciepła w celu oczyszczenia grzejnika.

Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.
