MINI HYBRID

Mocny jak Herkules

Mini to idealne rozwiązanie ogrzewania dla pomieszczeń z dużymi oknami, witrynami i niskimi parapetami. Grzejnik ten można umieścić nawet pod oknem, które sięga do podłogi. Mocna obudowa wytrzymuje bez problemu ciężar człowieka.

  • Idealny do pomieszczeń z dużymi przeszkleniami oraz przy niskich ściankach.
  • Zamontowany przy szybie nie wywołuje strat energii.
  • Stabilna, jednoczęściowa obudowa.
  • Technologia Low-H2O z superprzewodnym i ultraszybkim wymiennikiem ciepła gwarantuje niskie zużycie energii i maksymalną emisję ciepła.
  • Podwójny wymiennik Twin Power zapewnia lepszą kompensację chłodu przy dużych przeszkleniach lub kratkach wentylacyjnych.
  • System DBH do najniższych temperatur zasilania, od 28°C.
  • Przystosowany do integracji z ukrytymi pod obudową zaworami.
  • Bezpieczna temperatura powierzchni grzejnika.
  • 30 lat gwarancji na wymiennik ciepła.

Zobacz również « grzejniki Mini » w wersji statycznej, stojącej lub ściennej.

  • OGRZEWANIE

    Idealne do pomp ciepła
    35/30/20ºC

  • CHŁODZENIE PASYWNE

    Możliwość chłodzenia pasywnego
    16/18/27ºC

  • FUNKCJA BREEZE

    Możliwość uruchomienia wentylatorów niezależnie od trybu pracy sysytemu.

  • 30 LAT GWARANCJI

    30 lat gwarancji na wymiennik ciepła Low-H2O.

  • SYSTEM DBH

    System umożliwiający ogrzewanie i chłodzenie pasywne z zaawansowanym systemem sterowania.

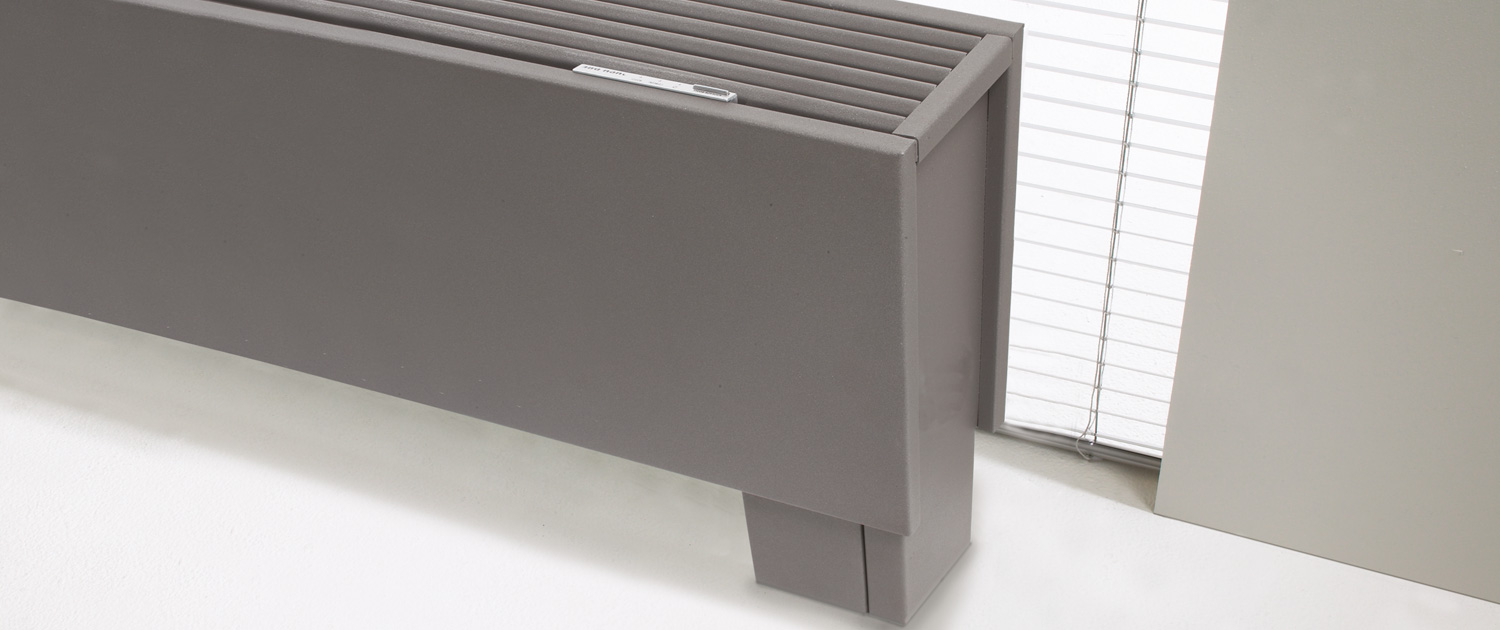

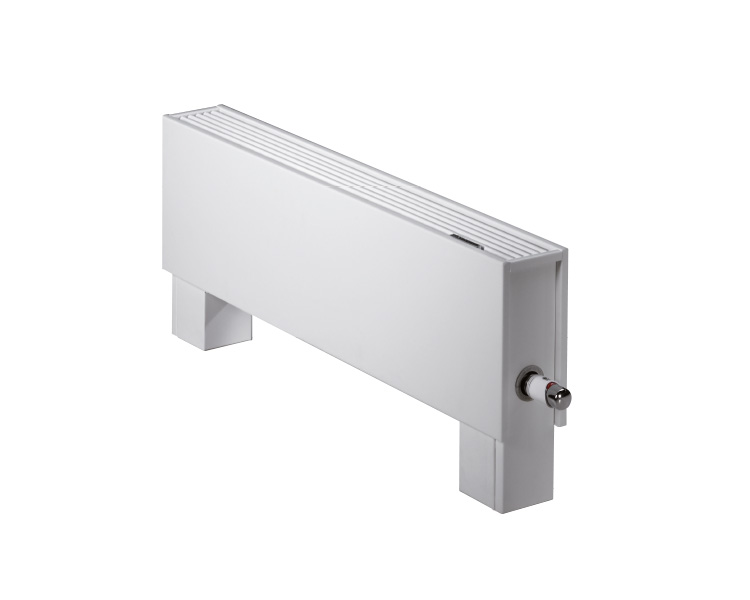

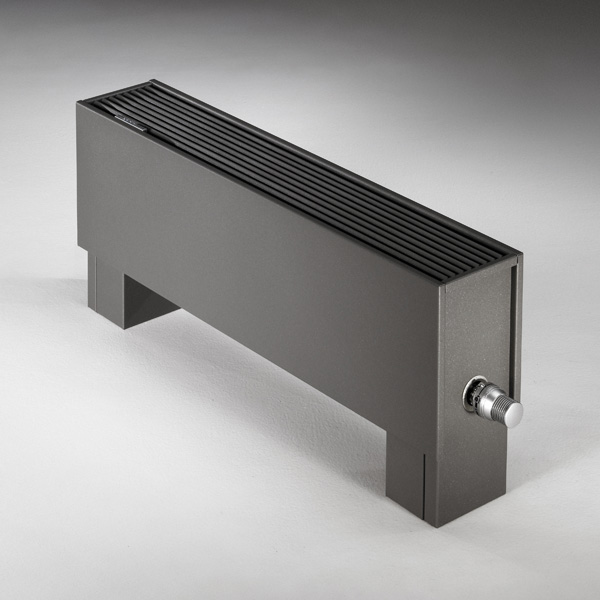

Grzejnik Mini DBE - głowica Jaga Comap

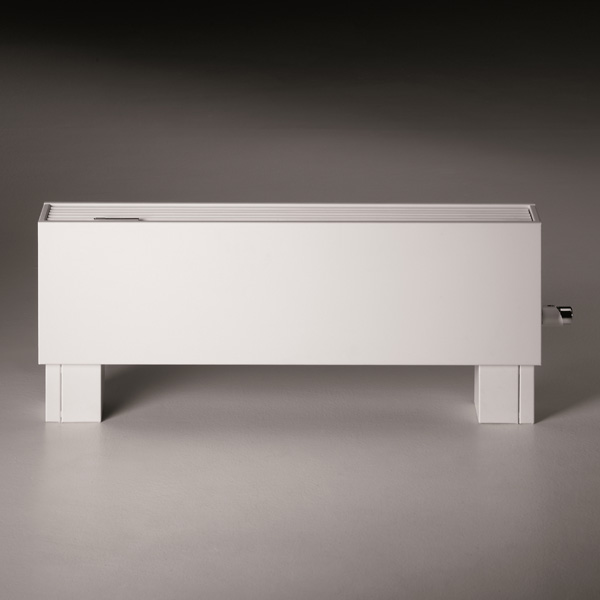

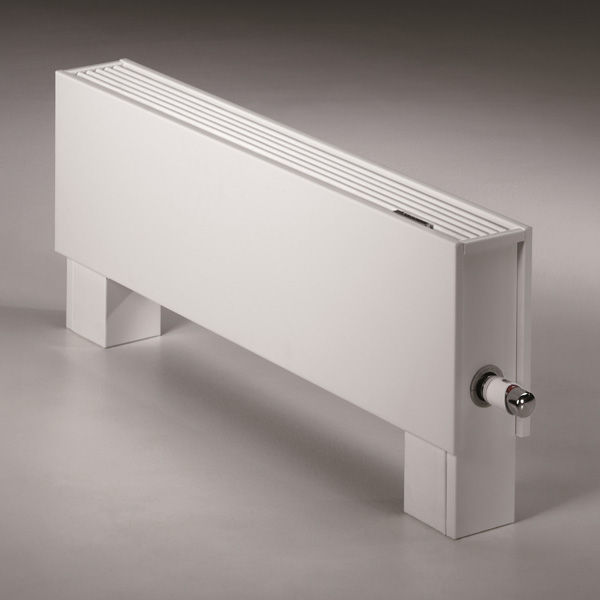

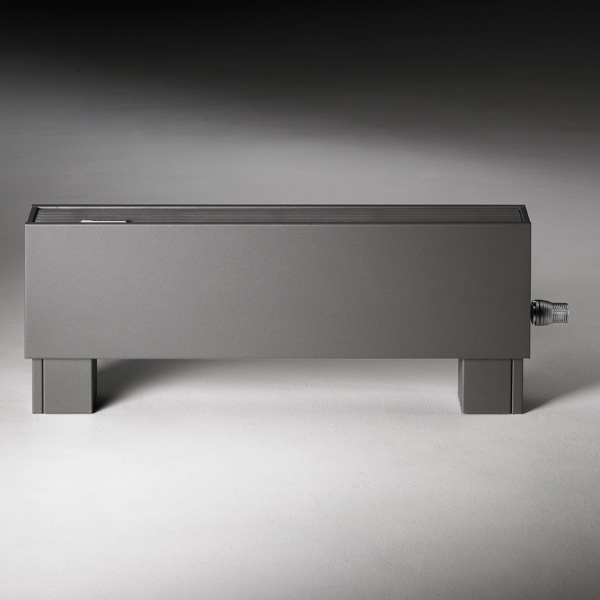

Grzejnik Mini DBE - kolor 133 - głowica DECO

SPECYFIKACJA MINI HYBRID

WYDAJNOŚCI i WYMIARY

ZAWORY i AKCESORIA

KOLORY

INSTALACJA

DO POBRANIA

WYDAJNOŚCI CIEPLNE i CHŁODNICZE

WYBIERZ PARAMETRY OGRZEWANIA
Temp. zasilania °C Temp. powrotu °C Temp. pomieszczenia °C
KOD ZAMÓWIENIA:
STRW. 50 120 11 /KOLOR/ACO
SKOPIOWANO
H L TYP OGRZEWANIE CHŁODZENIE PASYWNE CIŚNIENIE AKUSTYCZNE MOC ELEKTRYCZNA
cm 0 16/18/27 °C Bieg DBH wentylatora

Wydajności zmierzone zgodnie z normą EN 16430 | poziomy hałasu zmierzone zgodnie z ISO 3741: 2010

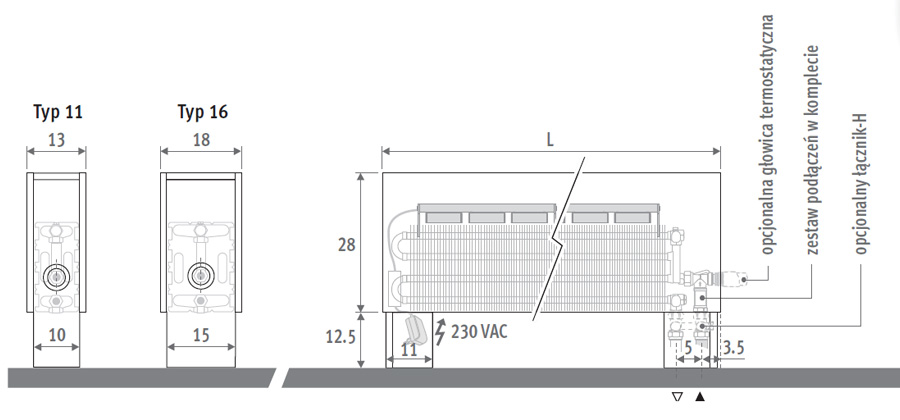

WYMIARY w cm

OPCJONALNE GŁOWICE TERMOSTATYCZNE

KOD ZAMÓWIENIA

MIFH. HHH LLL TT /XXX/00/616

gdzie HHH = wysokość grzejnika w cm, LLL = długość w cm, TT = typ, /XXX = kolor wg palety Jaga

/00 = bez głowicy termostatycznej lub głowica do wyboru

/ 616 = kod złączy zaciskowych

DOSTAWA STANDARDOWA

Łatwy do zainstalowania przez jedną osobę. Dostarczany w jednym opakowaniu.

  • wstępnie zmontowany grzejnik ze zintegrowanymi nóżkami,
  • zamontowany zestaw DBH wraz z panelem sterowania i zasilaczem 24 VDC,
  • zdejmowana kratka,
  • zawór termostatyczny Jaga H z podłączeniem  3/4” Eurocone i złączami zaciskowymi,
  • odpowietrznik prosty 1/8”,
  • kołnierz po stronie połączenia,

WYPOSAŻENIE OPCJONALNE:

  • głowica termostatyczna,
  • zawór z siłownikiem,
  • grzejnik ławka – uchwyty do zamontowania siedziska

Grzejnik nie jest wyposażony w czujnik kondensacji. Musi on być zintegrowany z instalacją (tylko do chłodzenia).

DOKUMENTACJA MINI HYBRID

Karta katalogowa <br> Mini Hybrid
Icon
Karta katalogowa
Mini Hybrid
25 stycznia 2024 1.07 MB

wydajności, wymiary, dane techniczne

https://www.jaga.com.pl/111aaa/wp-content/uploads/Karta_Mini-Hybrid.jpg
Instrukcja montażu <br> Mini Hybrid
Icon
Instrukcja montażu
Mini Hybrid
25 stycznia 2024 3.35 MB

instrukcja montażu, obsługa, CE

https://www.jaga.com.pl/111aaa/wp-content/uploads/MiniHybrid_Instrukcja.jpg
Program doboru <br> Low H2O Hybrid
Icon
Program doboru
Low H2O Hybrid
10 stycznia 2023 1378.00 KB

przeliczanie parametrów

https://www.jaga.com.pl/111aaa/wp-content/uploads/Selectiontool_Jaga_Low-H2O-Hybrid.jpg
Karta kolorów Jaga
Icon
Karta kolorów Jaga
22 czerwca 2023 4.20 MB

paleta kolorów Jaga

https://www.jaga.com.pl/111aaa/wp-content/uploads/Karta-kolorow-Jaga.jpg
Mini Hybrid <br>pliki 3D
Icon
Mini Hybrid
pliki 3D
8 marca 2024 2.16 MB

pliki: dwg | skp | 3ds | max | fbx

https://www.jaga.com.pl/111aaa/wp-content/uploads/MiniHybrid-CAD.jpg
WIĘCEJ MATERIAŁÓW JAGA DO POBRANIA

GŁOWICE TERMOSTATYCZNE JAGA

PRZEGLĄD GŁOWIC

TERMOSTATY JAGA

STEROWNIKI DO SIŁOWNIKÓW

ZESTAWY ZAWOROWE EUROCONE

OPCJA Z SIŁOWNIKEIM

AKCESORIA

SIŁOWNIKI i ADAPTERY
WSZYSTKIE AKCESORIA I ZAWORY JAGA

KOLORY STANDARDOWE

SUBTELNE i DYSKRETNE

KOLORY NATURY

METALE SZLACHETNE

WSZYSTKIE KOLORY I MATERIAŁY JAGA

INSTRUKCJA MONTAŻU

Instrukcja montażu <br> Mini Hybrid
Icon
Instrukcja montażu
Mini Hybrid
25 stycznia 2024 3.35 MB

instrukcja montażu, obsługa, CE

https://www.jaga.com.pl/111aaa/wp-content/uploads/MiniHybrid_Instrukcja.jpg

INSTALACJA

Grzejnik Mini dostarczany jest jako wstępnie zmontowana jednostka. Łatwy do zainstalowania przez jedną osobę.

  • Zamontuj nóżki na podłodze.
  • Dokręć zawory i podłącz do instalacji.
  • Załóż osłony nóżek.
  • Po zakończeniu prac budowlanych zamontuj głowicę termostatyczną.

Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.

PODŁĄCZENIA HYDRAULICZNE

Ogrzewanie

Zasilanie i powrót u dołu grzejnika, po lewej lub prawej stronie.

Ogrzewanie i chłodzenie pasywne

Te same połączenia i zestawy zaworów mogą być używane do ogrzewania i chłodzenia. W przypadku zestawów zaworów z głowicą termostatyczną należy stosować wersję Heimeier HC, głowicę manualną lub adapter Jaga, który pozwala na chłodzenie z wykorzystaniem zwykłych głowic – umożliwia przełączanie pomiędzy ogrzewaniem i chłodzeniem.

PODŁĄCZENIA ELEKTRYCZNE

System DBH wymaga podłączenia zasilania elektrycznego za pomocą zasilacza 24 VDC, który znajduje się w zestawie.

DZIAŁANIE SYSTEMU JAGA DBH

Mini Hybrid wyposażony jest standardowo w sterowanie DBH typu Auto-Change-Over. Żądaną temperaturę pomieszczenia ustawia się za pomocą termostatu pokojowego lub głowicy termostatu urządzenia grzewczego. Grzejnik hybrydowy Mini ma dokładne czujniki temperatury pomieszczenia i zasilania. DBH automatycznie przełącza się między trybem gotowości / ogrzewaniem / chłodzeniem na podstawie zmierzonych wartości.

  • nadaje się do ogrzewania lub ogrzewania i chłodzenia za pomocą głowicy termostatycznej HC, głowicy manualnej MA lub zwykłej głowicy z Adapterem Jaga.
  • monitorowanie poziomu hałasu, oficjalnie zmierzone zgodnie z ISO 3741: 2010
  • funkcja Breeze dla efektu wentylatora – nie zależy od temperatury wody
  •  kolorowe diody LED wskazują funkcję i prędkość wentylatora

Możliwość dostosowania sterownika Jaga do systemu BMS lub ustawienie trybu pracy jako termostat (funkcja TPT).

  • ACO – automatyczna zmiana trybów ogrzewanie/chłodzenie
  • TPT – sterownik DBH pracuje jako termostat – tylko z siłownikiem elektrycznym
  • BMS – sterowanie pracą wentylatorów 0-10V i siłownikiem z systemu BMSSystem DBH nie steruje pompą ciepła ani kotłem.

BUDOWA GRZEJNIKA MINI HYBRID

1
2
3
4
5
6

WYMIENNIK CIEPŁA LOW-H2O Z SYSTEMEM DBH

  1. Wymiennik ciepła Jaga Low-H2O nie jest wykonany ze stali, ale z materiałów o najlepszej przewodności cieplnej – miedzi i aluminium, dzięki którym ciepło błyskawicznie przekazywane jest do pomieszczenia. Doskonała przewodność umożliwia obniżenie temperatury zasilającej!
  2. Jednostki systemu DBH złożone z cichych i trwałych wentylatorów z silnikami EC.
  3. Kontroler Jaga DPC z czujnikami temperatury czynnika i pomieszczenia. Umożliwia inteligentne sterowanie oraz automatyczne przełączanie pomiędzy trybem ogrzewania i chłodzenia.

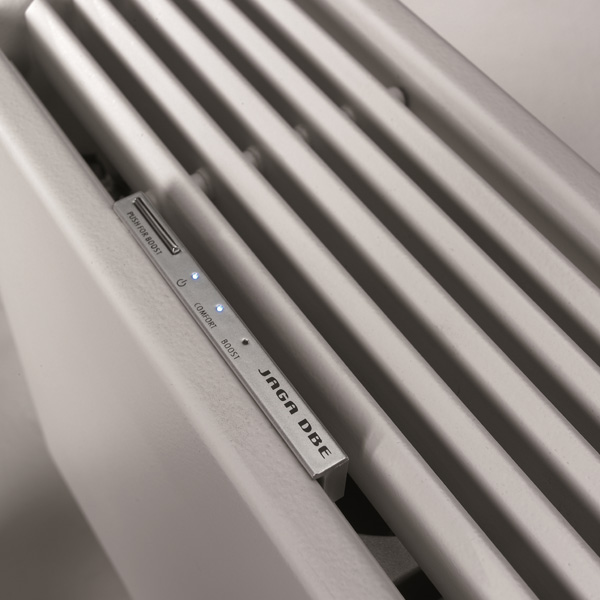

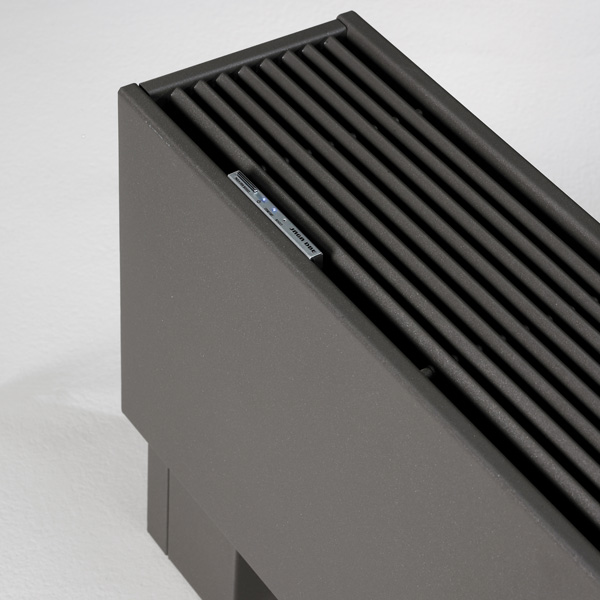

  4. Panel sterujący z funkcją ustawienia trybu ogrzewania, chłodzenia i Breeze.
  5. Zestaw przyłączeniowy z głowicą termostatyczną lub siłownikiem, dobrany w zależności rodzaju podłączenia i funkcji.
  6. Obudowa grzejnika z wyjmowaną kratką, wykończona poliestrowym, odpornym na zarysowania lakierem o delikatnej strukturze.

MULTIFUNKCJONALNA INTELIGENCJA

Tryb Auto-Change-Over (Standard)

Nie musisz nic robić, aby przełączać się między ogrzewaniem a chłodzeniem. Dzięki dokładnym czujnikom temperatury pomieszczenia i zasilania, hybryda jest w pełni zautomatyzowana. Aby osiągnąć żądaną temperaturę, można ustawić 3 różne prędkości wentylatora, w zależności od pomieszczenia, w którym znajduje się jednostka grzewcza: tryb sypialni do 26 dB (A), tryb komfortu do 30 dB (A) lub maksymalny do szybkiego ogrzewania i chłodzenia.

Z funkcją Breeze

System DBH można również aktywować bez czynnika chłodzącego i bez pompy ciepła. Otoczenie grzejnika może wydawać się schłodzone dzięki samemu ruchowi wentylatorów.
