PANEL PLUS STOJĄCY

Elegancki minimalizm i moc

Prosta i elegancka stylistyka. Kompaktowa forma grzejnika Panel Plus umożliwia twórczą swobodę projektową i oszczędza miejsce! Solidna konstrukcja grzejnika Panel Plus z ukrytymi kolektorami zapewnia elegancką prostotę, która emanuje jakością. Panel Plus jest kompaktowym i solidnym grzejnikiem stojącym – jest on również dostępny jako grzejnik ścienny poziomy lub pionowy.

eyecathersEYECATCHERS
grzejniki-stojaceGRZEJNIKI STOJĄCE
temperatury-55-45DO ŚREDNICH TEMPERATUR ZASILANIA
temperatury-75-65DO WYSOKICH TEMPERATUR ZASILANIA

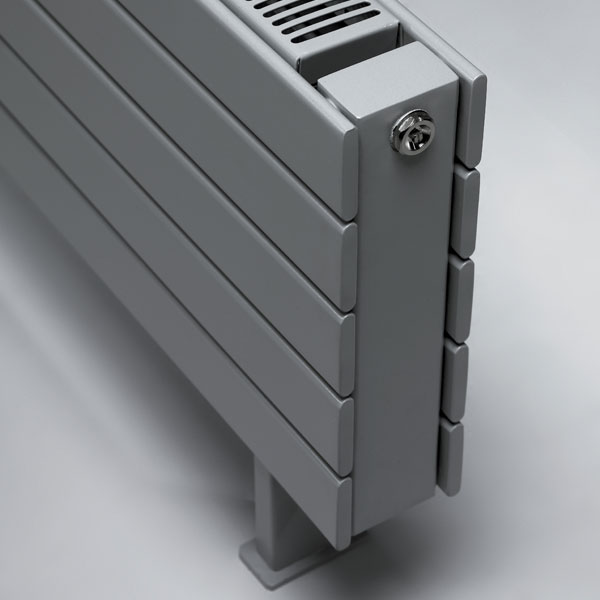

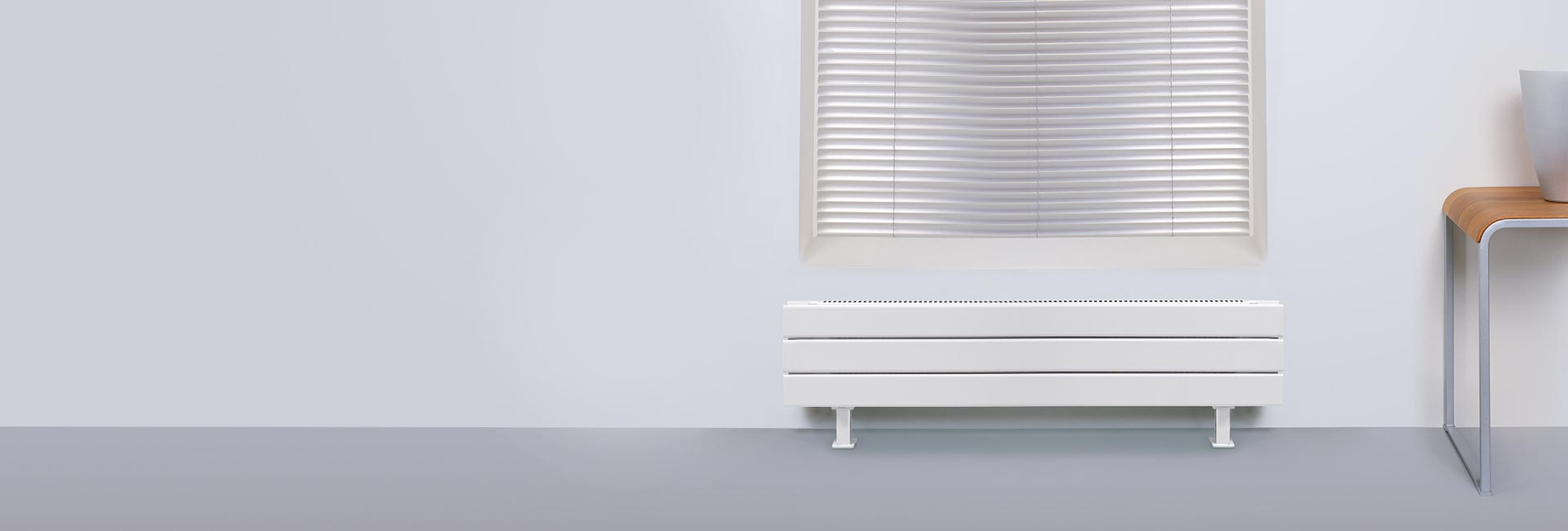

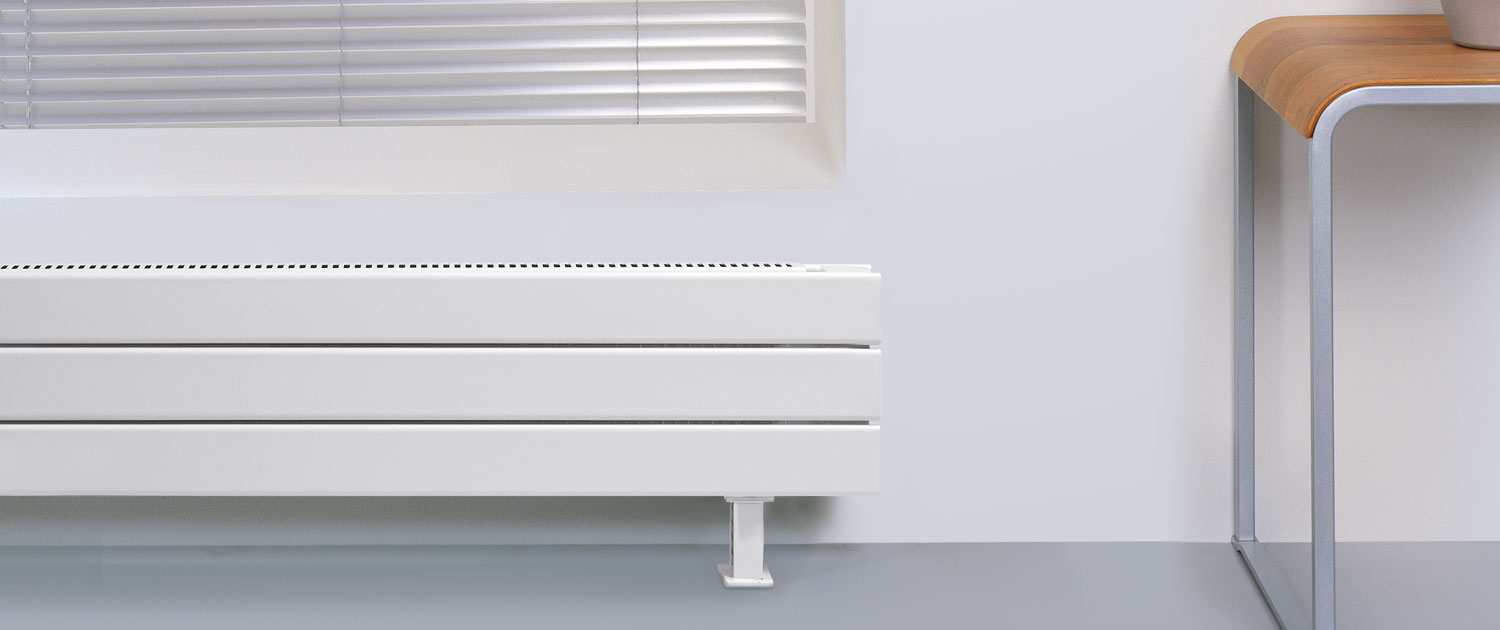

Grzejnik Panel Plus stojący

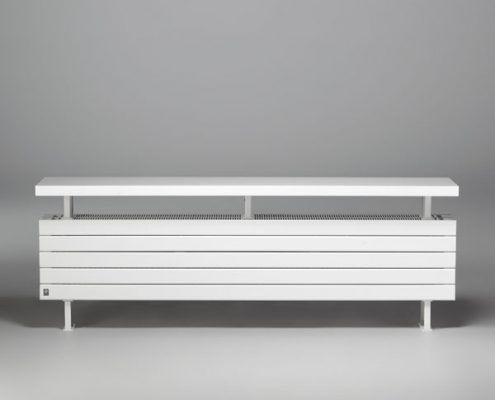

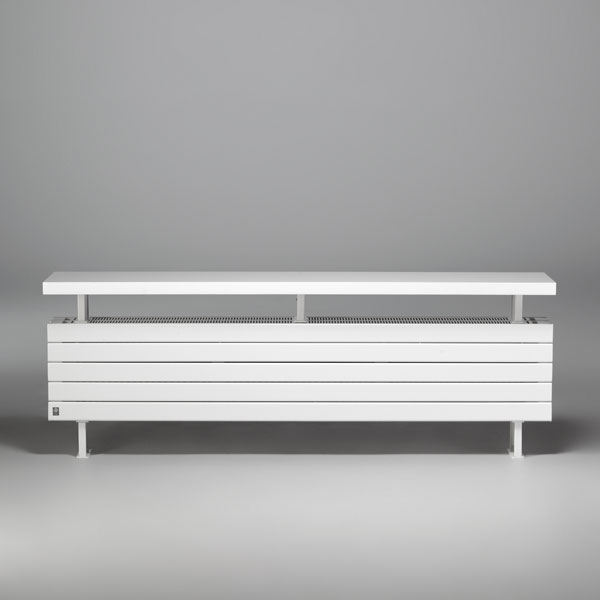

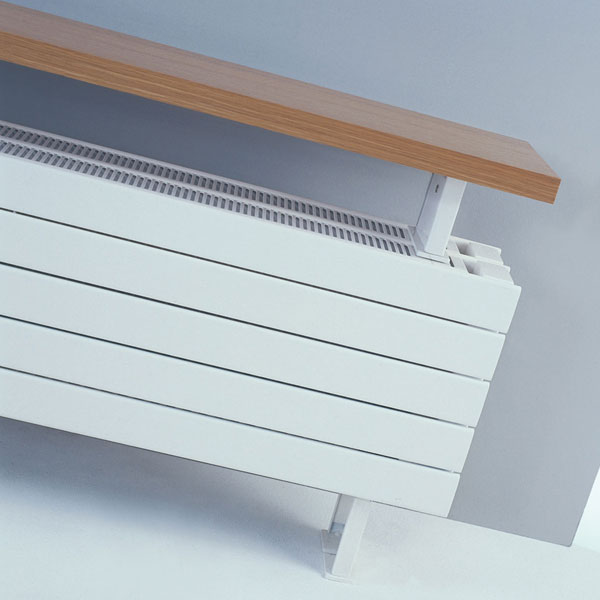

Grzejnik Panel Plus stojący z ławką

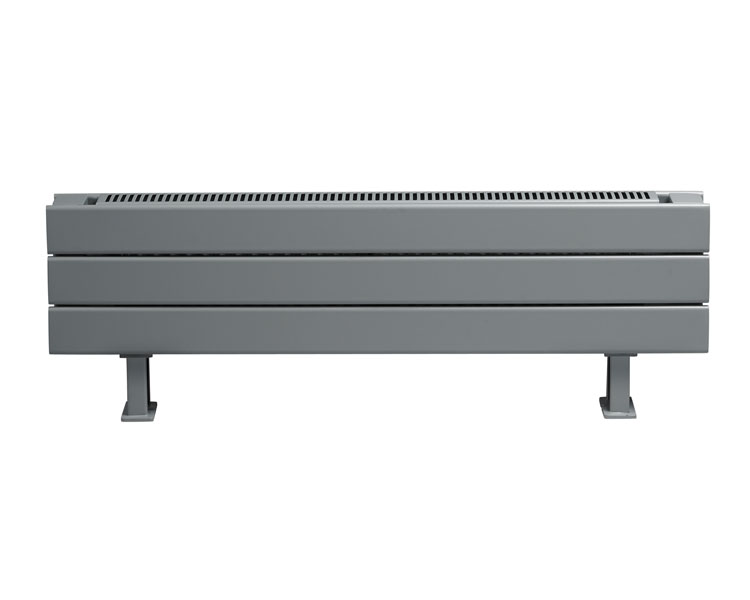

Grzejnik Panel Plus - model stojący

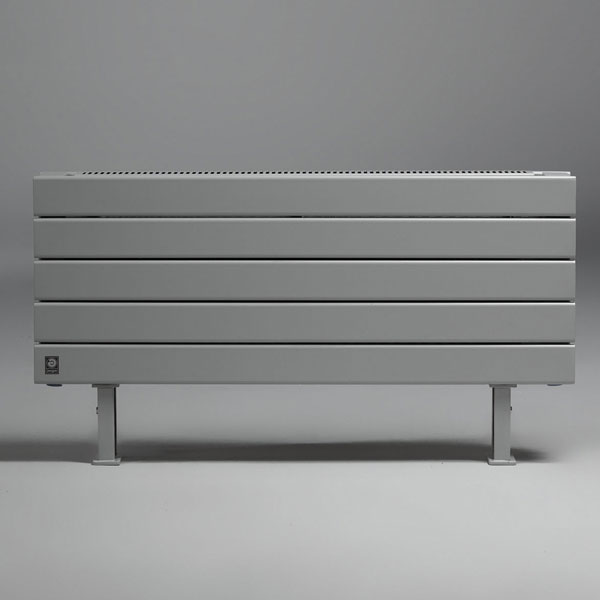

Grzejnik Panel Plus - stojący

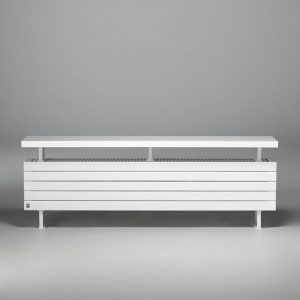

Grzejnik Panel Plus - stojący z ławką

SPECYFIKACJA PANEL PLUS STOJĄCY

WYDAJNOŚCI i WYMIARY

ZAWORY i AKCESORIA

KOLORY

INSTALACJA

DO POBRANIA

WYDAJNOŚCI CIEPLNE i CHŁODNICZE

WYBIERZ PARAMETRY OGRZEWANIA
Temp. zasilania °C Temp. powrotu °C Temp. pomieszczenia °C
KOD ZAMÓWIENIA:
PPHF. 50 120 11 /KOLOR
SKOPIOWANO
H cm L cm B cm OGRZEWANIE
0


Wydajności zmierzone zgodnie z normą EN 442

KOD ZAMÓWIENIA

PPHF. HHH LLL TT /XXX/18/GR

gdzie:
HHH = wysokość grzejnika w cm, LLL = długość grzejnika w cm, TT = typ grzejnika np. 22
/XXX = kolor grzejnika – 50 kolorów z palety Jaga – również metaliki i struktury, /18 = kod podłączeń, /GR = kratka górna

DOSTAWA STANDARDOWA

Łatwy do instalacji przez jedną osobę. Dostarczany w tekturowym pudełku, które może być użyte jako ochrona urządzenia po instalacji.

  • stalowy grzejnik lakierowany
  • podłączenie dolne 18
  • standardowe nóżki do montażu na wykończonej podłodze
  • chromowany odpowietrznik i korek G1/2”
  • zamontowana kratka

WYPOSAŻENIE OPCJONALNE:

  • zawory i głowice termostatyczne, sterowniki
  • uchwyty do ławki

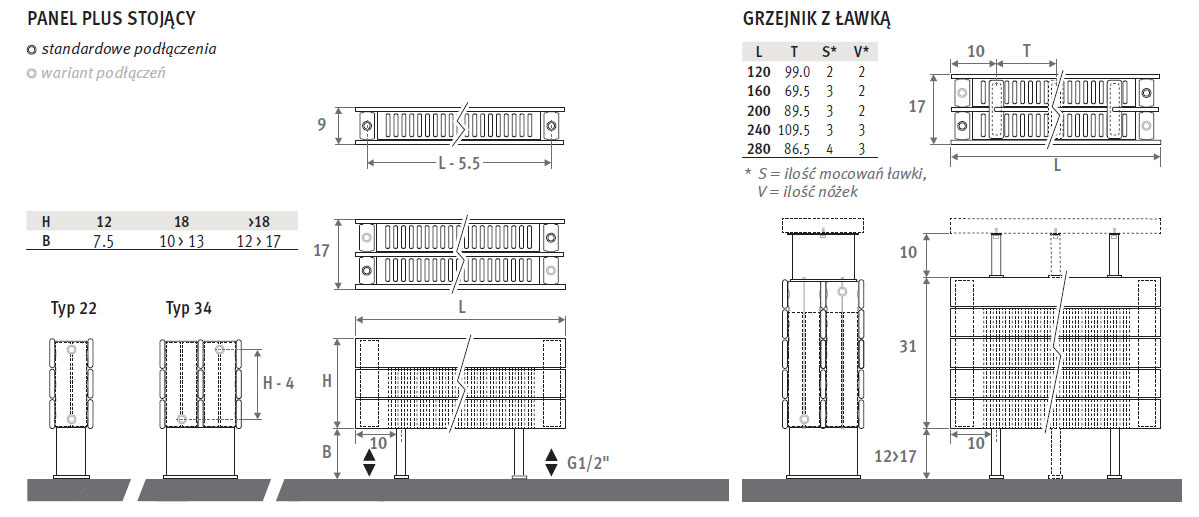

WYMIARY w cm

panel-plus-stojacy-wymiary

DOKUMENTACJA PANEL PLUS STOJĄCY

Karta katalogowa <br>Panel Plus stojący
Icon
Karta katalogowa
Panel Plus stojący
15 lutego 2024 846.54 KB

wydajności, wymiary, dane techniczne

https://www.jaga.com.pl/111aaa/wp-content/uploads/LineaPlusF_karta.jpg
Instrukcja montażu <br>Panel Plus stojący
Icon
Instrukcja montażu
Panel Plus stojący
15 lutego 2024 1.52 MB

montaż urządzenia, wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/PPFW_Instrukcja.jpg
Karta kolorów Jaga
Icon
Karta kolorów Jaga
22 czerwca 2023 4.20 MB

paleta kolorów Jaga

https://www.jaga.com.pl/111aaa/wp-content/uploads/Karta-kolorow-Jaga.jpg
Zestawy podłączeń <br>i zawory Jaga
Icon
Zestawy podłączeń
i zawory Jaga
31 stycznia 2024 6.02 MB

dane techniczne i wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/Podlaczenia-i-zawory-Jaga.jpg
WIĘCEJ MATERIAŁÓW JAGA DO POBRANIA

ZESTAWY ZAWOROWE M24

DO PODŁOGI

AKCESORIA

Uchwyty do montażu ławki

Grzejnik Panel Plus - stojący z ławką
Grzejnik Panel Plus - stojący z ławką

GŁOWICE TERMOSTATYCZNE JAGA

PRZEGLĄD GŁOWIC

TERMOSTATY JAGA

STEROWNIKI DO SIŁOWNIKÓW
WSZYSTKIE AKCESORIA I ZAWORY JAGA

KOLORY STANDARDOWE

SUBTELNE i DYSKRETNE

KOLORY NATURY

METALE SZLACHETNE

WSZYSTKIE KOLORY I MATERIAŁY JAGA

INSTRUKCJA MONTAŻU:

Instrukcja montażu <br>Panel Plus stojący
Icon
Instrukcja montażu
Panel Plus stojący
15 lutego 2024 1.52 MB

montaż urządzenia, wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/PPFW_Instrukcja.jpg

INSTALACJA

Grzejnik Panel Plus wyposażony jest w stalowe kolektory przyłączeniowe.

  • Wyznacz na nóżki grzejników.
  • Zamontuj grzejnik Panel Plus na nóżkach.
  • Dokręć zawory i podłącz do instalacji.
  • Zabezpiecz grzejnik na czas budowy folią lub kartonem.
  • Po zakończeniu prac budowlanych, usuń zabezpieczenie i zamontuj głowicę termostatyczną.

Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Panel Plus stojący należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Standardowe podłączenia:

Kod:
1° cyfra = zasilanie
2° cyfra = powrót

Kod 18, odwracalne 18 lub 81

Inne podłączenia (bez dopłaty):
– boczne: z jednej strony: kod 32 lub 67 zamiast 18, przelotowe: kod 37 lub 62 zamiast 18
– podłączenie jednopunktowe: kod 11 (lewe) lub 88 (prawe) zamiast 18. Zawsze używaj pionowej rurki dyfuzyjnej (ø 10 do 12mm) min. 100 mm dł. oraz podkładki redukcyjnej.

Istnieje kilka możliwości sterowania grzejnikami Panel Plus:

  • zaworem termostatycznym z siłownikiem termicznym sterowanym elektrycznie
  • zaworem z głowicą termostatyczną

Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.
